Обзор проекта
Из-за сложных геологических условий и ограниченного пространства строительства, при выполнении работ на шахте проекта строительства метро в Сиане требовалась подъёмка крупных тюбингов и тяжёлого оборудования. Традиционные автомобильные краны не могли обеспечить необходимые подъёмные операции в стеснённых условиях, а работа в тоннеле предъявляет крайне высокие требования к безопасности и точности. Поэтому заказчик принял решение приобрести козловой кран грузоподъёмностью 50 тонн в качестве основного подъёмного оборудования для сборки тюбингов, подъёма узлов щитового комплекса и вертикальной транспортировки строительных материалов.
Сложности проекта
Ограниченное пространство: размеры шахты всего 15 м × 10 м, кран должен выполнять подъём крупногабаритных грузов в стеснённых условиях и при этом не задевать окружающие конструкции.
Безопасность нагрузки: максимальный вес поднимаемого узла режущей головки щита достигает 48 тонн, необходимо обеспечить стабильность работы крана при полной нагрузке.
Воздействие среды: в тоннеле высокая влажность и запылённость, поэтому электрическая система и стальные конструкции должны быть защищены от влаги и коррозии.
Сжатые сроки: проект требует не менее 20 подъёмных циклов в день, поэтому ключевое значение имеют эффективность и надёжность оборудования.
Решение VOITTO

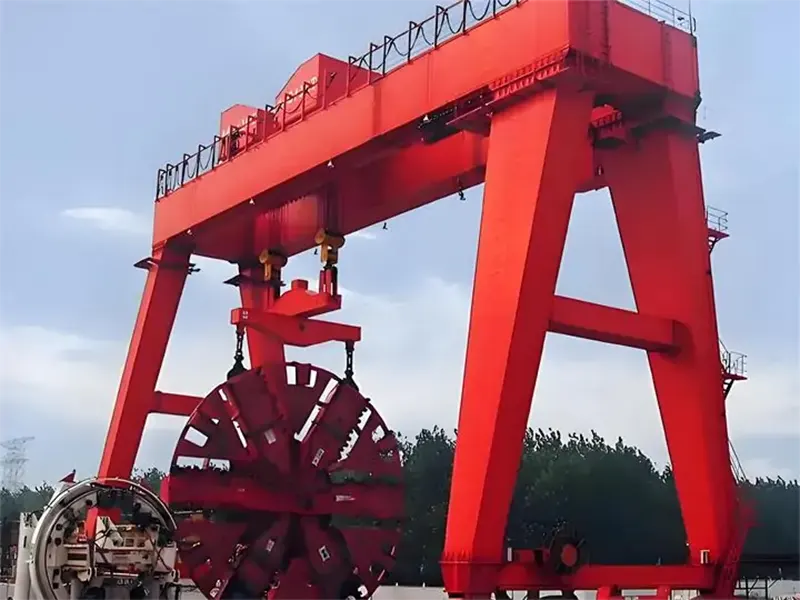

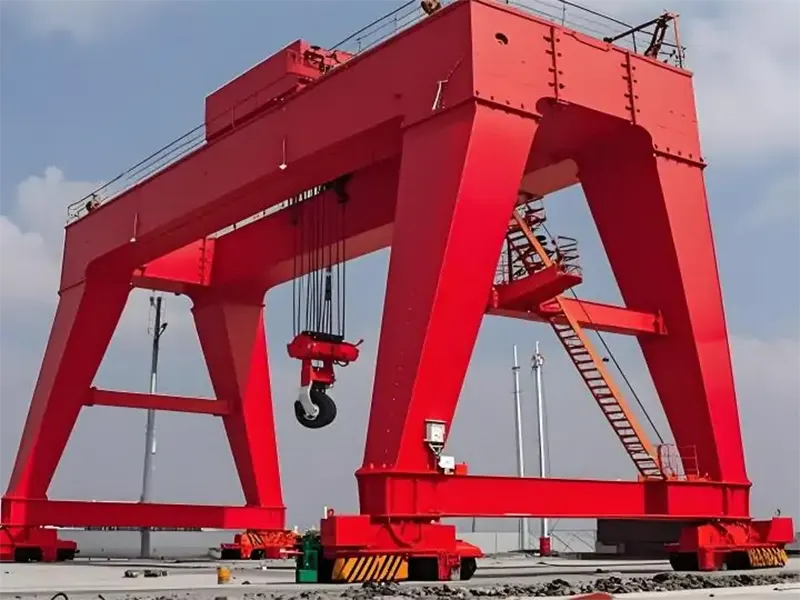

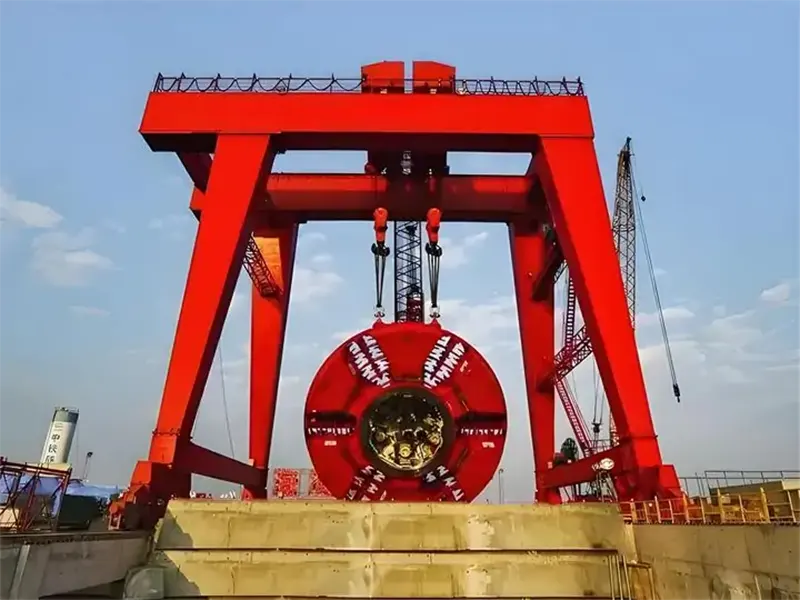

Индивидуальный проект: применён двухбалочный козловой кран пролётом 12 м и высотой подъёма 30 м, оснащённый системой частотного регулирования для точного управления подъёмом.
Защита для особых условий: поверхность стальных конструкций покрыта эпоксидным антикоррозийным слоем, моторы и электрические шкафы имеют степень защиты IP55.
Оптимизация безопасности: установлены ограничитель перегрузки, датчик скорости ветра и двойная тормозная система, что обеспечивает экстренное торможение в непредвиденных ситуациях.
Интеллектуальное управление: система построена на базе ПЛК и частотных преобразователей, что обеспечивает точный контроль движений и синхронизацию работы подъёмного механизма.
Результаты проекта
Благодаря использованию специально разработанного козлового крана удалось решить проблему ограниченного пространства и тяжёлых подъёмов при строительстве тоннеля, значительно повысить эффективность работ и создать решение, которое может повторно применяться в аналогичных проектах.
