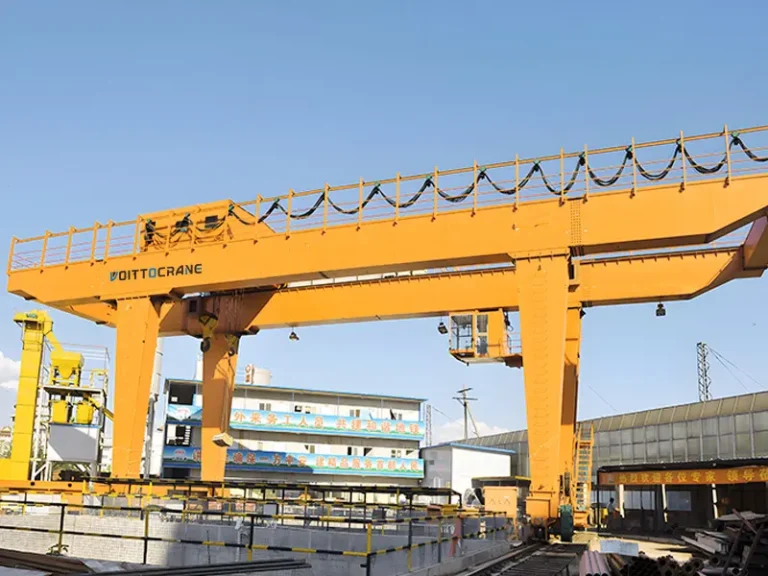

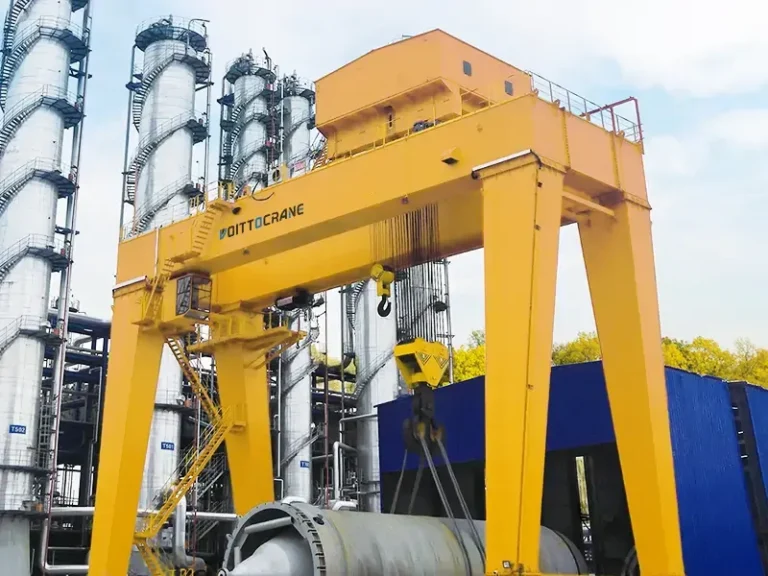

Двухбалочный козловой кран — грузоподъёмное оборудование для перемещения тяжёлых грузов на открытых и закрытых производственных площадках. Конструкция с двумя главными балками обеспечивает необходимую жёсткость при работе с высокими нагрузками и большими пролётами.
Грузоподъёмность: 5 ～ 800 тонн
Пролет: 6 ～ 40 м
Высота подъёма: 5 ～ 30 м
Двухбалочный козловой кран предназначен для подъёма и перемещения тяжёлых грузов на открытых производственных площадках, складах, строительных объектах и промышленных предприятиях. Конструкция с двумя главными балками обеспечивает необходимую жёсткость и устойчивость при работе с большими нагрузками и пролётами.
VOITTO производит двухбалочные козловые краны различных конструктивных исполнений и грузоподъёмности. В зависимости от назначения доступны А-образные, U-образные и ферменные конструкции. Оборудование может комплектоваться основным и вспомогательным подъёмом, различными системами управления и электрическим оборудованием.
Грузоподъёмность подбирается с учётом массы груза, пролёта, высоты подъёма, режима работы и условий эксплуатации. Для крупных промышленных и инженерных проектов возможно изготовление оборудования по индивидуальным техническим параметрам.
VOITTO предлагает несколько серий двухбалочных козловых кранов. Различия между ними связаны прежде всего с конструкцией металлоконструкции, грузоподъёмностью и назначением оборудования.

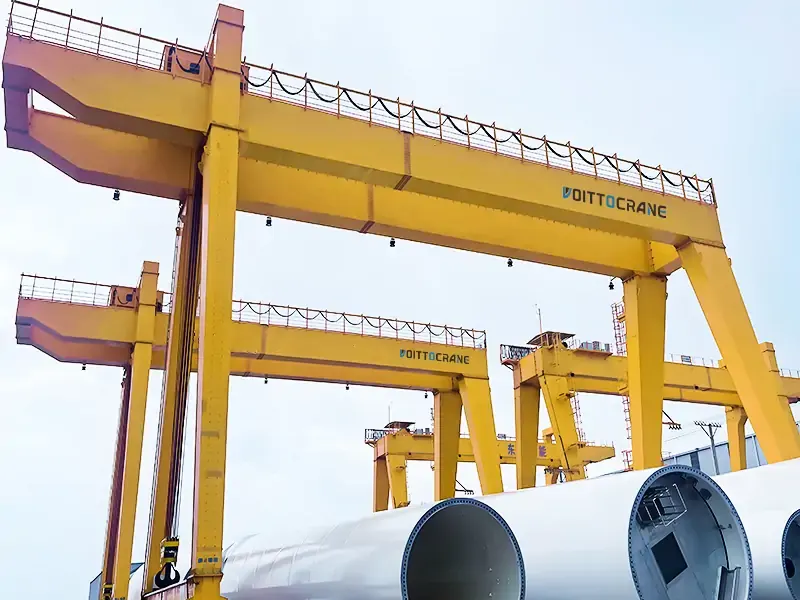

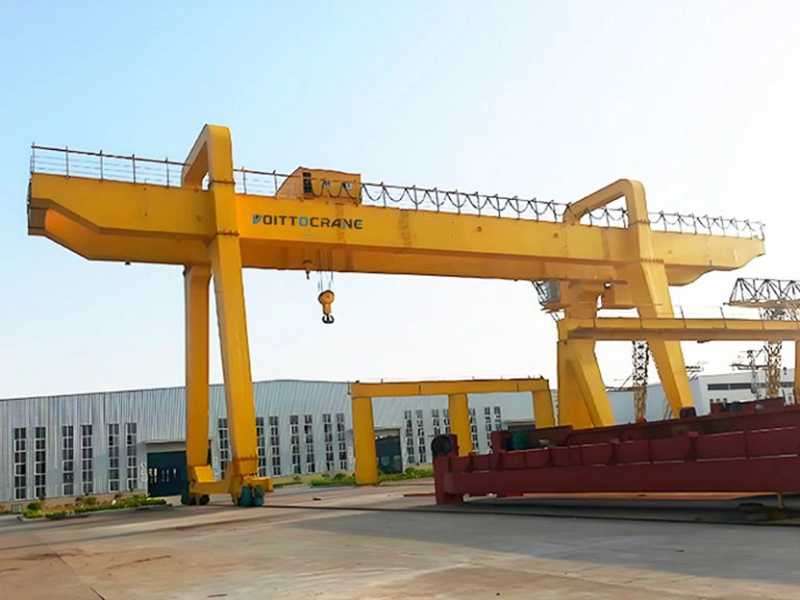

А-образные двухбалочные козловые краны являются одним из основных вариантов двухбалочного козлового исполнения. Они применяются на промышленных площадках, складах, производственных базах и других объектах.
Доступная грузоподъёмность:
5 т, 10 т, 20/5 т, 32/5 т, 50/10 т, 75/20 т, 100/20 т, 160/50 т, 200/50 т и 320/80 т.
Для отдельных крупнотоннажных проектов доступны специальные исполнения 400/30 т, 500/80 т, 600/80 т и 800 (400+400)/10 т. Такие краны проектируются с учётом конкретных параметров объекта и требований к перемещению тяжёлых грузов.
Обозначение, например, 50/10 т означает основной подъём 50 тонн и вспомогательный подъём 10 тонн. Конкретная конфигурация определяется техническим заданием.
Получить Предложение| Грузоподъёмность (Основной крюк / Вспомогательный крюк) (т) | Пролёт (м) | Высота подъёма (м) | Режима работы | Скорость подъёма основного крюка (м/мин) | Скорость подъёма вспомогательного крюка (м/мин) | Скорость передвижения тали/тележки (м/мин) | Скорость передвижения крана (м/мин) |
| 5 | 18/22/26/30/35 | 10/12 | A5 | 12,5 | – | 37,2 | 37,2 |
| 10 | 18/22/26/30/35 | 10/12 | A5 | 8,5 | – | 37,7 | 37,7 |
| 20/5 | 18/22/26/30/35 | 10/12-10,5/12,5 | A5 | 7,2 | 12,7 | 36,6 | 40,1/44 |
| 32/5 | 18/22/26/30/35 | 10/12-10,5/12,5 | A5 | 6 | 12,7 | 29,8 | 38/40 |
| 50/10 | 18/22/26/30/35 | 10/12-10,95/12,95 | A5 | 5 | 8,5 | 31 | 40,1/44 |
| 75/20 | 18/22/26/30/35 | 12-12,79 | A5 | 3,9 | 7,2 | 38,4 | 37 |
| 100/20 | 18/22/26/30/35 | 12/13,24 | A5 | 3,1 | 7,2 | 33,9 | 3,23-32,3 |
| 160/50 | 18/22/26/30/35 | 15/15,72 | A5 | 3,5 | 5,9 | 22,5 | 2,8-28 |
| 200/50 | 18/22/26/30/35 | 15/15,75 | A5 | 3,5 | 5,9 | 29 | 2,8-28 |
| 320/80 | 18/22/26/30/35 | 15/16,5 | A5 | 3,6 | 6 | 16,7 | 2,8-28 |
| 400/30 | 18 | 18/20 | A5 | 0,15-1,5 | 6 | 10 | 18 |
| 500/80 | 28,5 | 33/10-34 | A5 | 0,15-1,5 | 0,6-6 | 1,36-13,6 | 1,6-16 |

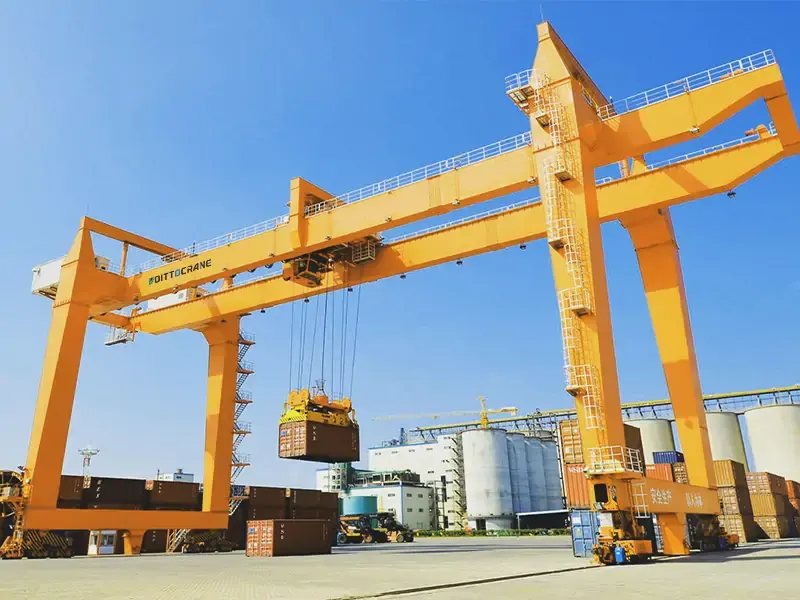

U-образное исполнение применяется для объектов, где требуется соответствующая геометрия опор и рабочей зоны крана.
Доступны следующие варианты:
10 т, 16/3,2 т, 20/5 т, 32/5 т, 40/10 т и 50/10 т.
В зависимости от условий эксплуатации кран может оснащаться основным и вспомогательным подъёмом. Конструкция подбирается с учётом пролёта, высоты подъёма, габаритов груза и требований к рабочей зоне.
Получить Предложение| Грузоподъёмность (Основной крюк / Вспомогательный крюк) (т) | Пролёт (м) | Высота подъёма (м) | Режима работы | Скорость подъёма основного крюка (м/мин) | Скорость подъёма вспомогательного крюка (м/мин) | Скорость передвижения тали/тележки (м/мин) | Скорость передвижения крана (м/мин) |
| 10 | 18/22/26/30/35 | 10/12 | A5 | 8,5 | – | 43,8 | 37,7-40,1 |
| 16/3,2 | 18/22/26/30/35 | 10/12-10,5/12,5 | A5 | 7,9 | 11,2 | 36,3 | 40,1/37,7 |
| 20/5 | 18/22/26/30/35 | 10/10,5 | A5 | 7,1 | 12,5 | 44,6 | 44 |
| 32/5 | 18/22/26/30/35 | 10/10,79 | A5 | 6 | 12,5 | 42,4 | 38/40,1 |
| 50/10 | 18/22/26/30/35 | 10/10,94 | A5 | 5 | 8,5 | 38,5 | 40,1/44 |

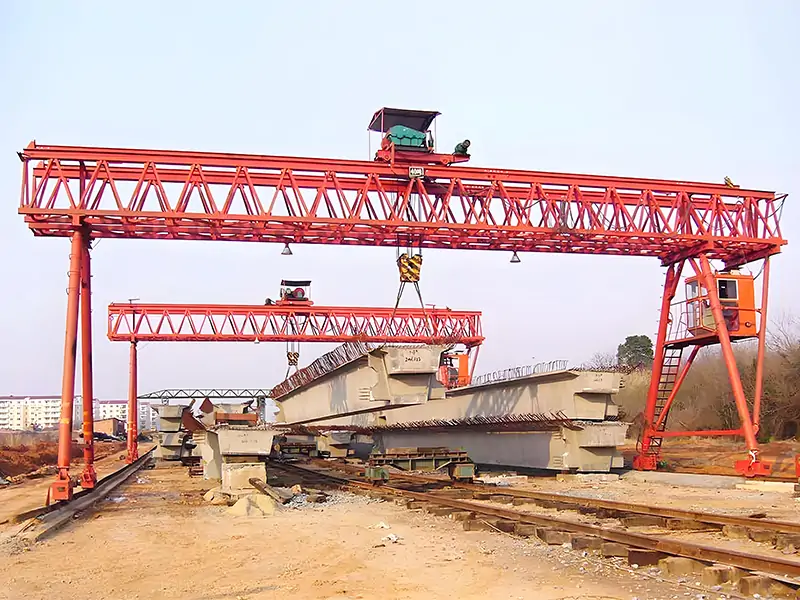

Ферменные двухбалочные краны предназначены преимущественно для крупных строительных, гидротехнических и инженерных проектов. Такая конструкция применяется при высокой грузоподъёмности и специфических требованиях к металлоконструкции.
Доступная грузоподъёмность:
60 т, 80 т, 100 т, 150 т, 200 (100+100) т, 250 (125+125) т и 300 (150+150) т.
Для исполнений с двумя основными механизмами подъёма грузоподъёмность распределяется между подъёмными системами. Например, конфигурация 200 (100+100) тонн предусматривает два механизма по 100 тонн.
Получить Предложение| Грузоподъёмность (т) | Пролёт (м) | Высота подъёма (м) | Режима работы | Скорость подъёма (м/мин) | Скорость передвижения тали/тележки (м/мин) | Скорость передвижения крана (м/мин) |
| 60 | 20/24/28/32/36/40 | 9000 | M3 | 0,83 | 0-6,7 | 0-9 |
| 80 | 20/24/28/32/36/40 | 9000 | M3 | 0,67 | 0-6,7 | 0-9 |
| 100 | 18/22/26/30/35 | 9000 | M3 | 0,57 | 0-6,7 | 0-9 |
| 150 | 20/30/40 | 12 | M3 | 0,67 | 0-5,5 | 0-7,7 |
| 200(100+100) | 40 | 12 | M3 | 0,57 | 0-7,5 | 0-9 |
| 250(125+125) | 40 | 12 | M3 | 0,5 | 0-7,5 | 0-9 |
| 300(150+150) | 40 | 12 | M3 | 0,67 | 0-7,5 | 0-9 |
Для выбора оборудования также можно рассмотреть другие типы грузоподъёмной техники VOITTO:
Если вы знаете требуемую грузоподъёмность, пролёт и высоту подъёма, отправьте параметры VOITTO. Производитель подберёт конструкцию двухбалочного козлового крана и подготовит техническое предложение.

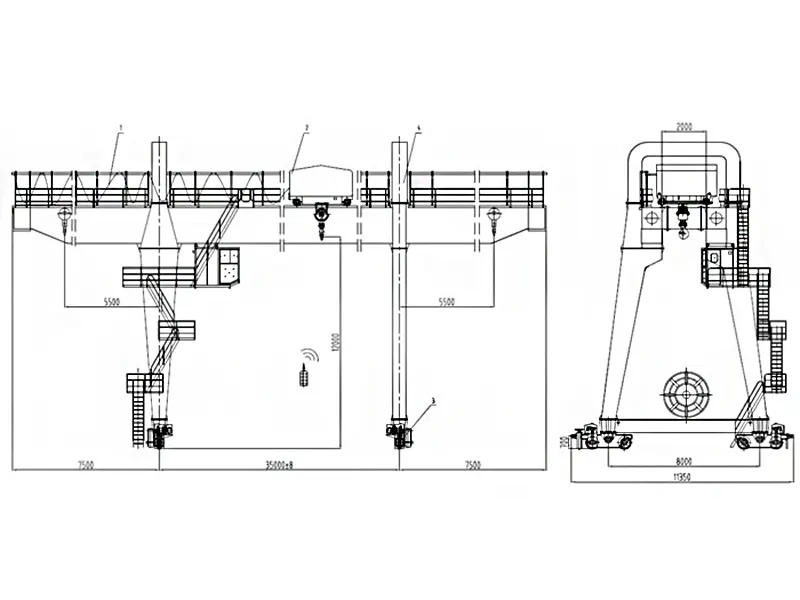

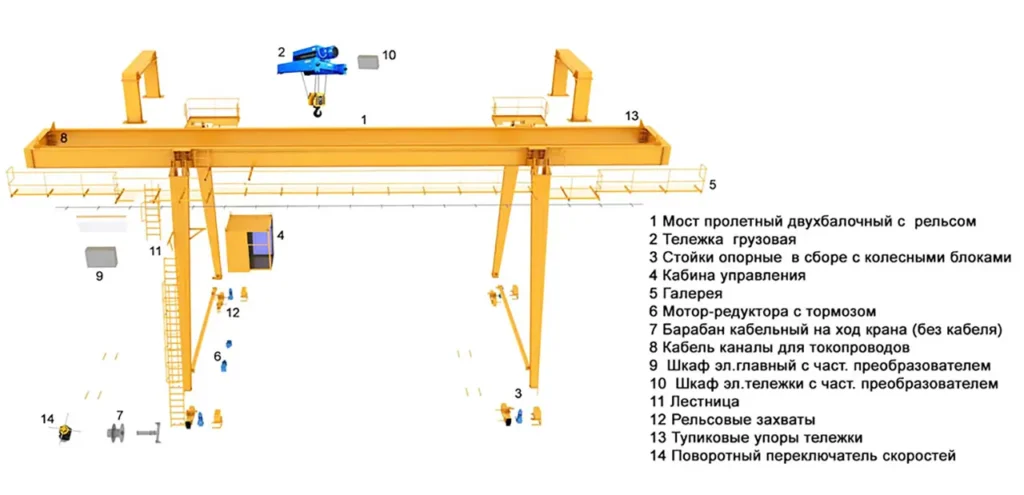

Двухбалочный козловой кран состоит из главной балки, концевой балки, механизма передвижения тележки, механизма передвижения тележки, подъемного механизма, кабины и других частей. Функциональные характеристики каждой части следующие:
Двухбалочная конструкция подходит для объектов, где требуется повышенная грузоподъёмность и устойчивость оборудования. Две главные балки позволяют распределять нагрузку между элементами металлоконструкции и использовать различные варианты грузовых тележек.
Основные преимущества:
Конструкция крана выбирается не только по грузоподъёмности. При проектировании также учитываются интенсивность работы, климатические условия, состояние площадки, длина кранового пути и характеристики перемещаемых грузов.
Двухбалочные козловые краны используются там, где необходимо регулярно перемещать тяжёлые или крупногабаритные грузы. Оборудование устанавливается на открытых площадках и может работать независимо от здания производственного цеха.
Основные области применения:
Для строительных и инженерных объектов с особенно высокой грузоподъёмностью могут применяться ферменные двухбалочные конструкции. Они позволяют проектировать краны для перемещения крупных элементов и тяжёлых сборных конструкций.
Цена двухбалочного козлового крана рассчитывается индивидуально, поскольку стоимость оборудования зависит от его технической комплектации. Одной грузоподъёмности недостаточно для определения окончательной цены.
На стоимость влияют:
Ниже приведены ориентировочные цены на некоторые стандартные двухбалочные козловые краны:
| Грузоподъёмность | Пролёт 7,5 м | Пролёт 12 м | Пролёт 16,5 м | Пролёт 21 м | Пролёт 25,5 м | Пролёт 30 м |
|---|---|---|---|---|---|---|
| 10 т | 1 642 000 ₽ | 1 911 000 ₽ | 2 122 000 ₽ | 2 315 000 ₽ | 2 543 000 ₽ | 2 905 000 ₽ |
| 20 т | 1 810 000 ₽ | 2 155 000 ₽ | 2 400 000 ₽ | 2 568 000 ₽ | 3 157 000 ₽ | 3 578 000 ₽ |
| 30 т | 1 979 000 ₽ | 2 400 000 ₽ | 3 242 000 ₽ | 3 410 000 ₽ | 3 831 000 ₽ | 4 648 000 ₽ |
| 50 т | 4 757 000 ₽ | 5 094 000 ₽ | 6 772 000 ₽ | 8 630 000 ₽ | 10 819 000 ₽ | 12 588 000 ₽ |
| 100 т | 7 157 000 ₽ | 8 714 000 ₽ | 10 314 000 ₽ | 12 924 000 ₽ | 15 029 000 ₽ | 17 303 000 ₽ |
Чтобы получить цену двухбалочного козлового крана от производителя VOITTO, достаточно предоставить грузоподъёмность, пролёт, высоту подъёма, длину пути и основные условия эксплуатации.
Двухбалочный козловой кран — это грузоподъёмная машина с двумя главными балками, установленными на опорах. Кран перемещается по рельсовому пути и используется для подъёма и горизонтального перемещения грузов.
VOITTO предлагает двухбалочные краны от 5 тонн до крупнотоннажных исполнений. В линейке представлены модели 10, 20, 32, 50, 100, 200, 300 тонн и другие варианты. Для специальных проектов доступны более высокие грузоподъёмности.
Основное отличие заключается в конструкции моста. Двухбалочный кран имеет две главные балки и предназначен для более высоких нагрузок и сложных условий эксплуатации.
При выборе необходимо определить грузоподъёмность, пролёт, высоту подъёма, длину кранового пути, режим работы и условия окружающей среды. Для точного подбора эти параметры передаются производителю вместе с техническим заданием.
В комплект поставки обычно входят паспорт крана, руководство по эксплуатации, электрические схемы, документы на основные комплектующие и протоколы испытаний. Для поставок в страны ЕАЭС также оформляются документы о соответствии требованиям применимых технических регламентов. Точный комплект документации определяется конструкцией крана, комплектацией и требованиями страны эксплуатации.
Стоимость зависит от грузоподъёмности, пролёта, высоты подъёма, режима работы, конструкции, подъёмных механизмов, электрического оборудования и дополнительных опций.
Да. Для нестандартных объектов производитель может разработать конструкцию с учётом требуемой грузоподъёмности, пролёта, высоты подъёма, режима работы и условий эксплуатации.
Наша команда по предпродажной подготовке предоставляет консультации, подбирая решения с учетом ваших потребностей и условий эксплуатации.
Предлагаем варианты индивидуальной настройки грузоподъемности, пролета, высоты подъема и т. д. для удовлетворения конкретных потребностей.
Обновления о ходе работ в режиме реального времени: еженедельные отчеты и коммуникация с менеджером проекта.
Тестирование перед поставкой: 100% проверка нагрузки и безопасности, подробные отчеты.
3-5 лет гарантии и бесплатная замена при наличии дефектов, не связанных с производством.
Круглосуточная онлайн-поддержка и помощь на месте при возникновении проблем с краном.
Консольные краны бывают разных типов, включая колонные, настенные, передвигающиеся вдоль стены, переносные и с изогнутой стрелой.
Вы можете сообщить нам условия эксплуатации, характеристики поднимаемых грузов, длину стрелы и высоту подъёма.
Мы сможем предложить оптимальное решение в соответствии с вашими потребностями.
Длина консоли определяется планировкой рабочего пространства и требуемой зоной подъёма (например, в узком и длинном цехе может потребоваться консольный кран длиной 10 метров).
Недостаточный радиус поворота приведёт к ограничениям в работе, поэтому выбор необходимо делать на основе фактических замеров на месте.
Наши козловые краны поддерживают мировые стандарты напряжения, обеспечивая бесперебойную работу по всему миру и устраняя любые ваши сомнения по поводу электропитания.
Крупногабаритные козловые краны обычно транспортируются за границу в разобранном виде, то есть кран разбирается на основные компоненты (главная балка, опоры, тельфер) и затем помещается в контейнер для перевозки.
Для гигантских кранов мы используем специализированные тяжеловесные суда с усиленной палубой и обеспечиваем антикоррозийную защиту ключевых деталей на время транспортировки.
Да, наши козловые краны использовались в крупных проектах строительства мостов и железных дорог в Бразилии, Пакистане, Индонезии, Малайзии, России, Казахстане, Узбекистане и других странах.
В этих проектах наши краны играли особенно ключевую роль и внесли значительный вклад!
