Согласно данным обратной связи от пользователей кранового оборудования, простой техники обходится промышленным предприятиям в среднем в 260 000 долларов в час. Когда мостовой кран выходит из строя, производство останавливается, сроки срываются, а затраты стремительно растут. Эффективная диагностика неисправностей мостового крана — это не просто ремонт, а комплексный подход, направленный на сокращение простоев за счёт системного анализа и быстрого устранения причин отказов.
В этой статье инженеры по обслуживанию, руководители производственных площадок и операторы кранов найдут профессиональное руководство по поиску неисправностей мостовых кранов. Вы узнаете, как быстро определить первопричину поломки, какие решения помогут избежать повторных отказов и какие профилактические меры снизят риск внеплановых остановок.

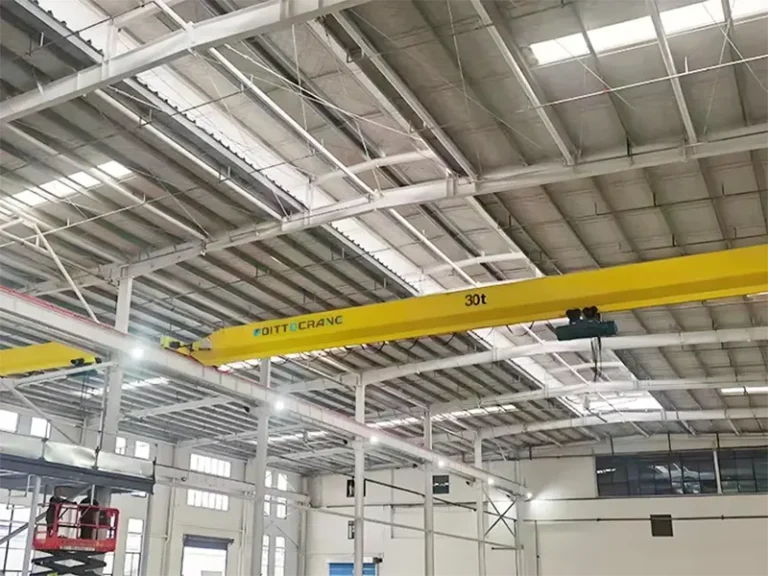

Кран мостовой электрический однобалочный

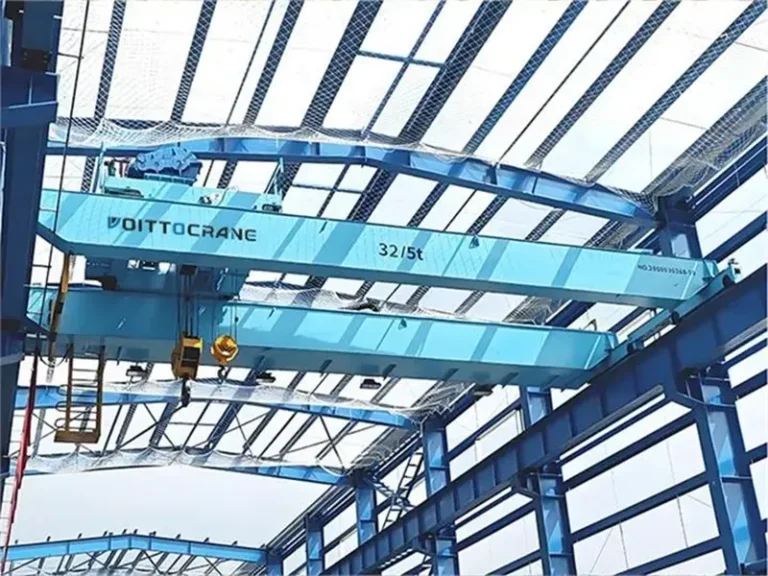

Кран мостовой электрический двухбалочный
Подход к диагностике неисправностей мостового крана
Поиск неисправностей требует системного подхода, а не хаотичной замены деталей. Процесс включает выявление проблемы, анализ первопричин и целенаправленные корректирующие действия, что позволяет быстрее восстановить производство и сократить время простоя.
По отзывам пользователей, системная диагностика сокращает среднее время ремонта до 40 % по сравнению с методом «проб и ошибок», что напрямую снижает финансовые потери и повышает коэффициент готовности оборудования.
Диагностика электрической системы
Около 45 % отказов мостовых кранов связаны с электрическими неисправностями. Понимание типовых проблем и их признаков позволяет ускорить устранение неполадок.
Проблемы электропитания и распределения
- Полное отсутствие питания указывает на неисправность главного автоматического выключателя, управляющего трансформатора или цепи аварийной остановки. Проверку следует начинать с источника питания.
- Осмотрите контакты главного автомата на наличие подгорания, коррозии и следов перегрева. Измерьте входное напряжение и сравните значения по трём фазам. Перекос более 2 % свидетельствует о проблемах электроснабжения.
- При неисправности трансформатора основное питание может присутствовать, но управление полностью отсутствует. Измерьте напряжение на первичной и вторичной обмотках. Если на входе напряжение есть, а на выходе нет — трансформатор подлежит замене.
Отказы двигателя и привода
- Причины выхода двигателя из строя — перегрев, обрыв фазы или повреждение обмотки. Особенно опасен режим работы на двух фазах: двигатель продолжает вращаться, потребляя повышенный ток, что приводит к разрушению обмоток.
- Измерьте напряжение на клеммах двигателя во время работы. Ток по всем трём фазам проверяется токоизмерительными клещами. Разница более 10 % указывает на проблему. Посторонние звуки также информативны: скрежет — признак износа подшипников, гул без вращения — проблемы пуска.
- Частотные преобразователи позволяют считывать коды ошибок. Перед сбросом необходимо зафиксировать код. Распространённые причины — перенапряжение на шине постоянного тока (рекуперация), перегрузка по току (механическое заклинивание) или перегрев (недостаточное охлаждение).
Неисправности цепей управления
- Проявляются в виде прерывистой работы, отсутствия реакции на команды или нестабильного поведения крана.
- Проверьте управляющее напряжение на пульте или радиоприёмнике. Если напряжение есть, но реакции нет — проблема в элементах управления или проводке. При отсутствии напряжения следует проверить трансформатор.
- Концевые выключатели и датчики положения проверяются отдельно. Загрязнение или смещение концевиков вызывает хаотические остановки. Контакты необходимо очистить и отрегулировать.
Диагностика механической системы
Около 35 % отказов связано с механикой, причём большинство из них сопровождаются характерными шумами или визуальными признаками до полного выхода из строя.
Тормозная система
- Неисправности тормозов создают прямую угрозу безопасности. Возможны ситуации, когда тормоз не срабатывает, не отпускает или удерживает нагрузку недостаточно надёжно.
- Если тормоз не отпускает, проверьте напряжение на катушке. При нормальном напряжении проблема механическая — коррозия, заклинивание или износ деталей.
- Недостаточное удерживающее усилие связано с износом фрикционных накладок, ослаблением пружин или загрязнением диска маслом. Измерьте толщину накладок и сравните со спецификацией производителя.
Тельфер и канат
- Разрушение каната редко происходит внезапно. Неравномерный износ указывает на проблемы с барабаном, блоками или неравномерную нагрузку. Износ канавок барабана более 1/16 дюйма требует его замены.
- Сильная вибрация каната при подъёме свидетельствует о повреждении каната, блоков или дисбалансе груза. При появлении выраженной вибрации работу необходимо немедленно остановить.
Пролётная балка и привод тележки
- Признаки проблем — шум, рывки, заклинивание или отсутствие движения.
- Скрежет указывает на повреждение зубчатых передач, подшипников или попадание постороннего предмета. Необходимо немедленно остановить работу и провести осмотр.
- Рывки при движении могут быть вызваны износом муфт, несинхронным отпусканием тормозов или проблемами управления.
Диагностика эксплуатационных проблем
Не все проблемы связаны с поломками — иногда причиной является неправильная эксплуатация.
Проблемы с управлением грузом
- Сильное раскачивание груза во время перемещения может быть связано с резким разгоном или неправильными настройками ускорения. Проверьте параметры частотного привода и при необходимости уменьшите скорость разгона.
- Неравномерный подъём груза указывает на неправильную запасовку каната или износ блоков.
Снижение производительности
- Уменьшение скорости подъёма может быть вызвано проблемами двигателя или механическим сопротивлением. Сравните скорость холостого хода с номинальной.
- Снижение динамики разгона может быть связано с изменением параметров привода или деградацией двигателя.
Профилактика неисправностей
Вибрационный анализ позволяет выявить проблемы подшипников и редукторов задолго до отказа. Рекомендуется формировать базовые вибрационные параметры для основных узлов.
Тепловизионная диагностика выявляет плохие электрические соединения и перегрев подшипников. Проверку электрооборудования желательно проводить ежеквартально.
Важно вести журнал неисправностей с фиксацией симптомов, проведённых действий и решений. Повторяющиеся отказы свидетельствуют о системной проблеме, требующей устранения первопричины.
Вопросы ответы мостовые краны
Какие инструменты необходимы для диагностики?
Цифровой мультиметр, токоизмерительные клещи, инфракрасный термометр и стандартный набор ручного инструмента. Дополнительно полезны мегомметр и виброанализатор.
Как выявить прерывистые электрические неисправности?
Проводить мониторинг во время работы, использовать регистрацию параметров. Нестабильность часто проявляется при нагреве или вибрации.
Какие электрические неисправности встречаются чаще всего?
Отказы трансформатора управления, неисправности концевых выключателей, износ контакторов, проблемы пуска двигателя и цепи аварийной остановки.
Как определить проблемы выравнивания?
Используются лазерные системы измерения. Признаки — неравномерный износ колёс, перекос крана, заедание при движении.
Почему тормоза выходят из строя повторно?
Причины — неправильная регулировка, загрязнение, превышение рабочего режима или недостаточное охлаждение.
Как предотвратить разрушение каната?
Регулярный осмотр, своевременная замена и правильная смазка. Следует избегать ударных нагрузок.
Заключение
Диагностика мостового крана требует сочетания системного подхода и практического опыта. Регулярные осмотры, прогнозное обслуживание и анализ тенденций позволяют выявлять проблемы на ранней стадии, продлевать срок службы оборудования и снижать эксплуатационные расходы.
