Мостовой кран — это тип подъемного оборудования, широко используемый на заводах, складах, в логистических центрах и других объектах. Горизонтальное перемещение крана по мостовой конструкции позволяет поднимать и перемещать грузы. Мостовые краны классифицируются по количеству главных балок: кран мостовой двухбалочный и кран мостовой однобалочный.
Конструктивная структура
Мостовой кран в основном состоит из моста, рабочего механизма, подъемного механизма и крюка (или спредера). Мост включает в себя главную балку, концевые балки и аутригеры. Главная балка является несущей частью и может быть одинарной или двойной. Концевые балки соединяются с главной балкой для передачи нагрузки, а аутригеры поддерживают вес крана. Рабочий механизм подразделяется на приводной механизм с тележкой и приводной механизм с тележкой. Тележка перемещается горизонтально по главной балке, а сама тележка – горизонтально по заводским рельсам. Подъемный механизм является основным компонентом и состоит из электродвигателя, редуктора, барабана, троса и крюка, позволяющего поднимать и опускать крюк. Крюк является основным подъемным механизмом и может быть оснащен подъемным оборудованием, таким как электромагнитный захват и грейфер.
Принцип работы
Принцип работы мостового крана включает в себя подъём груза, управление тележкой и её перемещение. Подъём груза осуществляется с помощью подъёмного механизма. Электродвигатель приводит в движение барабан, а наматывание и разматывание троса перемещает крюк вверх и вниз. Электродвигатель в механизме управления тележкой вращает колёсный блок горизонтально по рельсам главной балки, обеспечивая движение тележки вперёд и назад. Электродвигатель в механизме управления тележкой вращает колёса по рельсам тележки, обеспечивая горизонтальное перемещение всего крана.
Основные характеристики
Мостовые краны характеризуются простотой конструкции, лёгкостью в эксплуатации, широкой областью применения и удобством монтажа и демонтажа. Благодаря простой конструкции однобалочные мостовые краны являются недорогими и простыми в обслуживании. Они предлагают различные способы управления, включая наземные пульты управления, дистанционное управление или из кабины оператора. Они подходят для подъёма лёгких и средних грузов на заводах, складах и других объектах. Простота монтажа и демонтажа делает их пригодными для частого перемещения или временного использования.
Классификация
Мостовые краны подразделяются по количеству главных балок: однобалочные мостовые краны и двухбалочные мостовые краны. Однобалочные мостовые краны имеют одну главную балку и подходят для небольших грузов (1–20 тонн) и небольших пролетов (менее 10 метров). Двухбалочные мостовые краны имеют две главные балки и подходят для больших грузов (более 10 тонн) и больших пролетов (более 10 метров).
Разница между двухбалочным и однобалочным мостовым краном
Основные различия между двухбалочными и однобалочными мостовыми кранами заключаются в следующем:
Конструкция главной балки

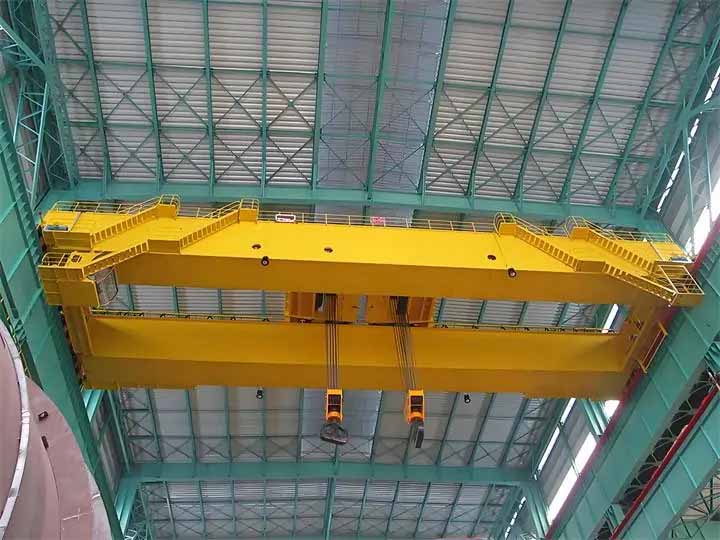

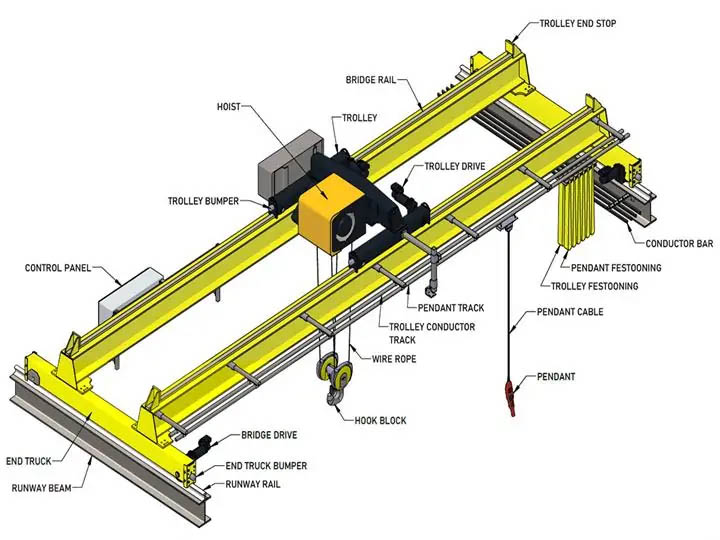

Двухбалочные мостовые краны имеют две главные балки, как правило, коробчатого сечения, обеспечивающие высокую прочность и жёсткость. Для больших пролётов главные балки проектируются с прогибом для повышения грузоподъёмности и устойчивости. Они подходят для применений, требующих больших грузоподъёмных нагрузок (более 10 тонн) и больших пролётов (более 10 метров), например, на крупных заводах, в портах и на строительных площадках.

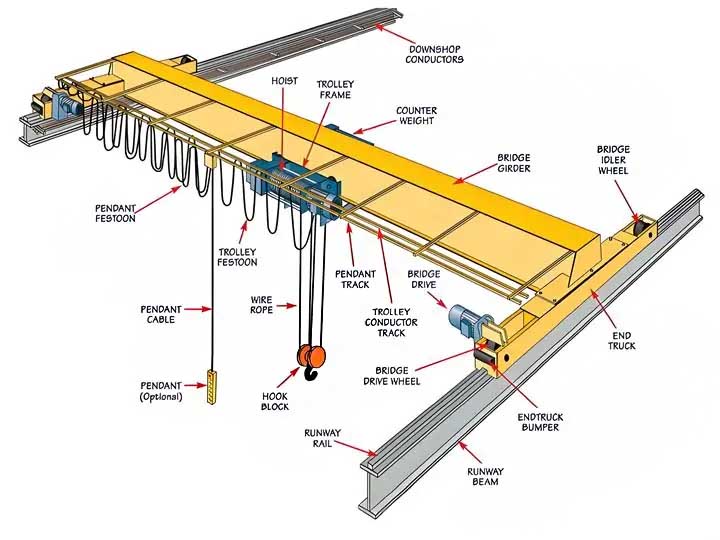

Однобалочные мостовые краны имеют только одну главную балку, обычно изготовленную из двутавровых или коробчатых балок. Они обладают относительно низкой прочностью и жёсткостью, как правило, не имеют прогиба и имеют более простую конструкцию. Они подходят для применений, требующих небольших грузоподъёмных нагрузок (1–20 тонн) и коротких пролётов (менее 10 метров), например, на небольших заводах, складах и логистических центрах.
Механизм тележки
Двухбалочные мостовые краны имеют тележку, перемещающуюся между двумя главными балками. Они обладают высокой грузоподъемностью, могут поднимать более тяжелые грузы и имеют регулируемую рабочую скорость, обычно от десятков до сотен метров в минуту.
Однобалочные мостовые краны: тележка перемещается по нижнему поясу одной главной балки. Они имеют меньшую грузоподъемность и подходят для легких и средних грузов. Их рабочая скорость сопоставима со скоростью двухбалочных кранов.
Механизм управления краном
Двухбалочные мостовые краны: состоят из электродвигателя, редуктора, тормоза и колесного узла, причем колесный узел установлен на выносных опорах. Общая конструкция сложная и мощная, что требует от механизма тележки большей движущей силы.
Однобалочные мостовые краны: их конструкция относительно проста и также состоит из электродвигателя, редуктора, тормоза и колесного узла. Они легкие, но механизм тележки требует меньше движущей силы.
Крюк (или подвесной инструмент)
Двухбалочные мостовые краны: крюк соединен с лебёдкой тележки тросом. Они могут поднимать более тяжёлые грузы и могут быть оснащены электромагнитными захватами, грейферами и специализированными спредерами для решения различных задач.
Однобалочные мостовые краны: конструкция крюка аналогична конструкции двухбалочных кранов, но грузоподъёмность ниже. Обычно они оснащены простыми спредерами, такими как крюки и грейферы, и подходят для лёгких и средних грузов.
Области применения
Двухбалочные мостовые краны: подходят для применения с высокими нагрузками и большими пролётами, например, на крупных заводах, в портах и на строительных площадках. Они обладают высокой грузоподъёмностью и стабильной работой, что делает их пригодными для частого подъёма тяжёлых грузов.
Однобалочные мостовые краны: подходят для применения с небольшими грузами и небольшими пролётами, например, на небольших заводах, складах и в логистических центрах. Они отличаются простотой конструкции, низкой стоимостью, простотой монтажа и обслуживания, что делает их подходящими для подъёма лёгких и средних грузов.
Мостовые краны — широко распространённый тип подъёмного оборудования. Двухбалочные мостовые краны больше подходят для тяжёлых грузов и больших пролётов, в то время как однобалочные мостовые краны больше подходят для лёгких грузов и небольших пролётов. Процесс выбора должен основываться на комплексном учёте таких факторов, как фактические потребности, грузоподъёмность, пролёт и бюджет.
