U-образный и А-образный козловой кран — это распространённые конструкции двухбалочных козловых кранов. Их главное отличие заключается в конструкции опор. Именно эта особенность определяет эксплуатационные характеристики, габариты и область применения каждого типа крана.
В этой статье подробно сравним А-образный и U-образный козловые краны по конструкции, эксплуатационным характеристикам, стоимости и применению, а также разберём, как выбрать подходящий вариант.
Основное конструктивное отличие: U-образный и А-образный козловой кран
| Параметр | А-образный козловой кран | U-образный козловой кран |

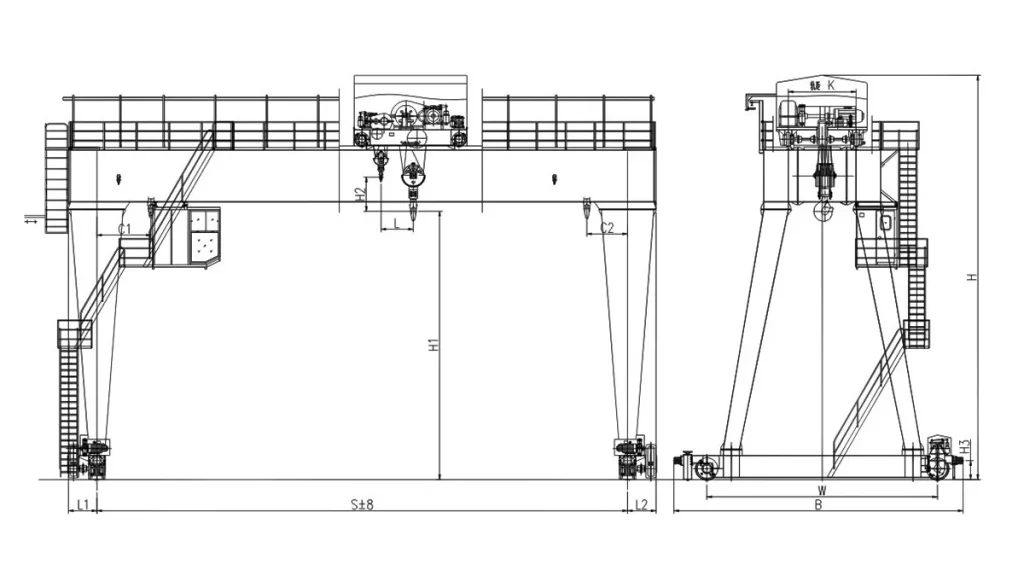

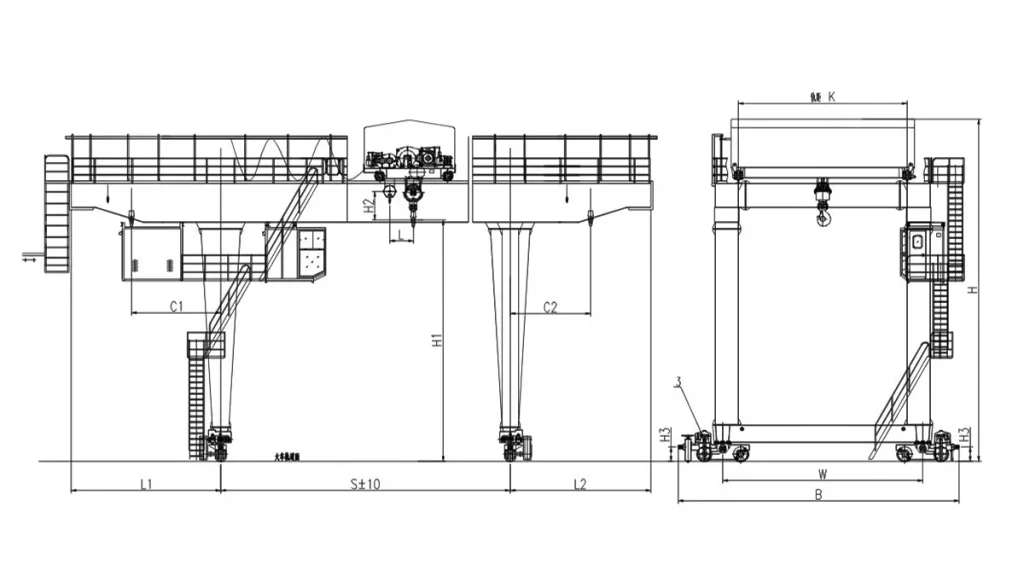

| Конструкция опор | Опоры наклонены наружу и образуют форму буквы «А». Верхняя часть соединяется с главной балкой через надстройку. | Опоры расположены вертикально и соединены нижней поперечной балкой, образуя жёсткую U-образную раму. |
| Пространство между опорами | Относительно ограниченное. При перемещении крупногабаритных грузов пространство между опорами может быть ограничивающим фактором. | Большое пространство между опорами — одно из главных преимуществ конструкции. Это облегчает перемещение крупногабаритных и широких грузов. |
| Общая высота крана | Из-за наличия верхней надстройки при одинаковой высоте подъёма общая высота конструкции может быть больше. | Не требует отдельной верхней надстройки. При одинаковой высоте подъёма конструкция может быть более компактной по высоте. |
| Устойчивость | Хорошая устойчивость при стандартных условиях эксплуатации. | Высокая устойчивость и несущая способность. Большая база опор повышает сопротивление опрокидыванию. |
| Собственная масса и стоимость | Как правило, имеет меньшую массу и более низкую стоимость изготовления. | Более массивная конструкция, поэтому первоначальные затраты обычно выше. |
Характеристики и области применения
А-образный козловой кран: универсальное решение
А-образный козловой кран является одной из наиболее распространённых конструкций для общепромышленного применения. Благодаря проверенной конструкции он выпускается в широком диапазоне грузоподъёмности — от нескольких тонн до сотен тонн.
Такой кран отличается надёжностью, хорошей жёсткостью и относительно простой конструкцией. Он особенно подходит для объектов, где важны универсальность оборудования и контроль первоначальных затрат.
Типичные области применения:
- Строительство крупных инфраструктурных объектов — монтаж мостовых конструкций, железнодорожных элементов, гидротехнических сооружений и других тяжёлых конструкций.
- Чёрная металлургия и металлургические предприятия — перемещение и погрузка стальных заготовок, рулонов металла и другой металлопродукции.
- Общепромышленные и логистические объекты — механические производства, открытые склады, грузовые площадки и терминалы.

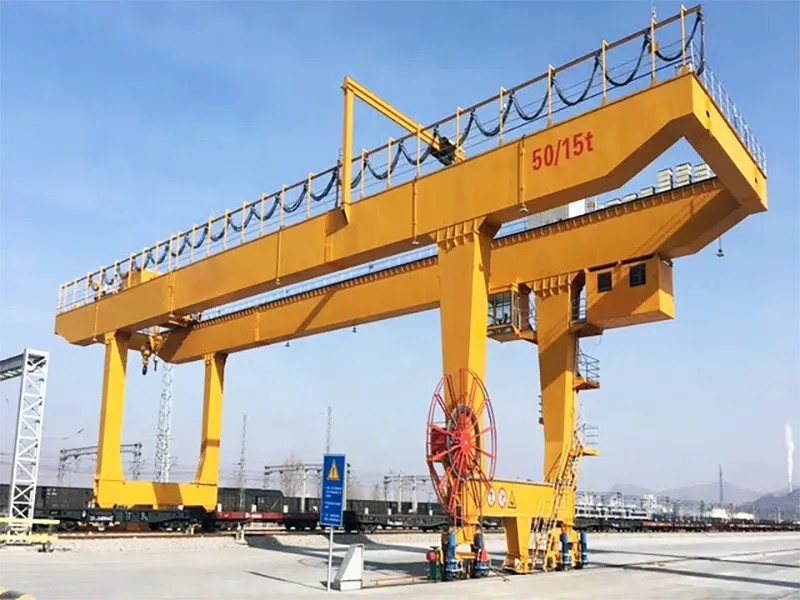

U-образный козловой кран: для крупногабаритных грузов
U-образный козловой кран разработан для эффективной работы с крупногабаритными и широкими грузами. Большое пространство между опорами и высокая конструктивная устойчивость делают его особенно подходящим для портов, терминалов, крупных складских и производственных площадок.
Несмотря на более высокие первоначальные инвестиции, такая конструкция позволяет повысить эффективность погрузочно-разгрузочных операций в соответствующих условиях эксплуатации.
Типичные области применения:
- Порты, терминалы и железнодорожные грузовые площадки — погрузка, разгрузка, перемещение и складирование контейнеров и крупногабаритных металлоконструкций.
- Крупные судостроительные предприятия — перемещение секций корпуса судна и других крупногабаритных элементов.
- Тяжёлая промышленность — металлургия, горнодобывающая промышленность, энергетика и другие отрасли, где требуется перемещение крупногабаритных грузов.
Как выбрать между А-образным и U-образным козловым краном?
При выборе необходимо учитывать не только грузоподъёмность, но и тип груза, размеры рабочей зоны, требуемую высоту подъёма и условия эксплуатации. При проектировании и эксплуатации крана также необходимо учитывать действующие требования промышленной безопасности.
А-образный козловой кран: когда его выбрать?
- оборудование используется для стандартных грузоподъёмных операций и крупногабаритные грузы перемещаются нечасто;
- необходимо снизить первоначальные инвестиционные затраты;
- требуется универсальный кран для различных производственных и складских задач;
- планируется широкий диапазон грузоподъёмности — от нескольких тонн до сотен тонн.
U-образный козловой кран: когда его выбрать?
- основная задача — перемещение контейнеров, крупногабаритных металлоконструкций и широких грузов;
- кран будет работать в порту, на крупном терминале или другой просторной площадке;
- большое пространство между опорами имеет принципиальное значение;
- приоритетом являются высокая устойчивость и эффективность работы, а более высокая первоначальная стоимость оборудования приемлема.
Если говорить простыми словами, А-образный козловой кран — это универсальное решение, подходящее для широкого спектра грузоподъёмных задач. U-образный козловой кран — более специализированный вариант, который особенно эффективен при работе с крупногабаритными и широкими грузами.
Поэтому выбор между двумя конструкциями следует делать не только по грузоподъёмности. Важно учитывать размеры груза, требуемую рабочую зону, пролёт, высоту подъёма, режим работы и условия эксплуатации.
Если вы укажете грузоподъёмность, пролёт, высоту подъёма и тип груза, специалисты VOITTO смогут подобрать подходящую конструкцию козлового крана и подготовить техническое предложение.
