Что такое RTG-кран?

В настоящее время RTG-кран (козловой кран на пневмоколесном ходу) широко применяется для выполнения погрузочно-разгрузочных работ в морских портах, контейнерных терминалах и на складских площадках.

Благодаря высокой мобильности и возможности быстрого перемещения по рабочей территории, RTG-краны помогают повысить эффективность обработки грузов и оптимизировать логистические процессы. Сегодня эти краны являются важной частью современной контейнерной инфраструктуры.

В этой статье специалисты компании Voitto расскажут, что такое козловой кран RTG, какие особенности имеет данное оборудование и какие виды козловых кранов на пневмоколесном ходу наиболее востребованы на рынке.

Что такое RTG-кран?

RTG-кран (от англ. Rubber-Tired Gantry Crane) — это козловой кран на пневмоколесном ходу. Он относится к мобильному грузоподъёмному оборудованию.

Такие краны широко используются в морских портах, контейнерных терминалах и на складских площадках. Основная задача RTG-кранов — погрузка, разгрузка и перемещение контейнеров.
Благодаря мобильной конструкции и высокой маневренности RTG позволяет эффективно организовать работу с контейнерами. Кроме того, он помогает сократить время обработки грузов и повысить безопасность рабочих процессов.

Основные особенности RTG-кранов

• Прочная стальная конструкция: Рама RTG-крана изготовлена из высокопрочной стали. Она обеспечивает надежность оборудования и позволяет поднимать тяжелые контейнеры. В зависимости от модели грузоподъёмность таких кранов может достигать 70 тонн. Это позволяет использовать их для работы с различными типами контейнеров.
• Пневмоколесное шасси: RTG-краны оснащаются несколькими колесами с пневматическими шинами. Такая конструкция обеспечивает свободное перемещение по рабочей площадке. Кран может работать на различных покрытиях, включая бетонные площадки и асфальтированные территории. Это делает его удобным решением для контейнерных терминалов.
• Надёжная система подъёма: Система подъёма включает грузовую тележку, лебёдку и механизм захвата контейнеров. Современные системы управления позволяют выполнять операции подъёма и опускания плавно и точно. Это снижает риск повреждения груза и повышает безопасность работы.
• Интеллектуальная система управления: Современные RTG-краны оснащаются автоматизированными системами управления. Они помогают оператору контролировать положение крана, скорость движения и высоту подъёма. Благодаря этому повышается производительность и сокращается время выполнения операций.

RTG контейнерный козловой кран

Преимущества RTG-кранов

RTG-краны обладают рядом преимуществ, которые делают их востребованным решением для контейнерных терминалов, портов и складских комплексов.

• Высокая производительность: RTG-краны обеспечивают быструю обработку контейнеров. Они помогают сократить время погрузочно-разгрузочных операций и повысить эффективность работы терминала. Благодаря высокой скорости перемещения и точному управлению кран позволяет оптимизировать поток грузов.
• Высокая мобильность: Одним из главных преимуществ RTG является возможность свободного перемещения по рабочей площадке.
  Пневмоколесная конструкция позволяет быстро менять рабочую зону. Это обеспечивает более гибкое размещение и перемещение контейнеров.
• Безопасная эксплуатация: Современные RTG-краны оснащаются системами контроля и безопасности. Они помогают оператору выполнять операции более точно и снижают риск повреждения оборудования и груза. Автоматизированные функции также повышают безопасность работы персонала.
• Экономичность: RTG-краны отличаются эффективным использованием энергии и оптимальными эксплуатационными расходами. Современные модели оснащаются энергоэффективными системами привода. Это позволяет снизить расход топлива и уменьшить затраты на обслуживание оборудования.

Популярные виды RTG-кранов

RTG-краны различаются по конструкции, грузоподъёмности и области применения. Выбор подходящей модели зависит от условий эксплуатации, типа контейнерного терминала и требуемой производительности.

Основные виды RTG-кранов включают следующие модели:

1. Двухбалочный козловой кран RTG-кран

Двухбалочные козловые краны RTG отличаются высокой прочностью и устойчивостью конструкции. Они предназначены для работы с тяжёлыми контейнерами и подходят для крупных терминалов.

Такие краны обеспечивают большую высоту подъёма и высокую точность перемещения груза. Они широко применяются в морских портах и крупных логистических центрах.

2. Электрический козловой кран RTG-кран

Электрические RTG-краны работают от внешнего источника питания или аккумуляторных систем.

Они отличаются низким уровнем шума, меньшими эксплуатационными расходами и экологичностью. Такие модели подходят для современных контейнерных терминалов с высокими требованиями к энергоэффективности.

3. Дизель-электрический козловой кран RTG-кран

Дизель-электрические RTG-краны оснащаются генераторной установкой и системой электрического привода.

Они обладают высокой мобильностью и могут работать на площадках без постоянного подключения к электросети. Это делает их популярным решением для портов и складских терминалов.

4. Автоматизированный RTG-кран (A-RTG)

Автоматизированные RTG-краны используют современные системы управления и позиционирования.

Они позволяют выполнять операции без постоянного участия оператора, повышая точность работы и эффективность контейнерного терминала.

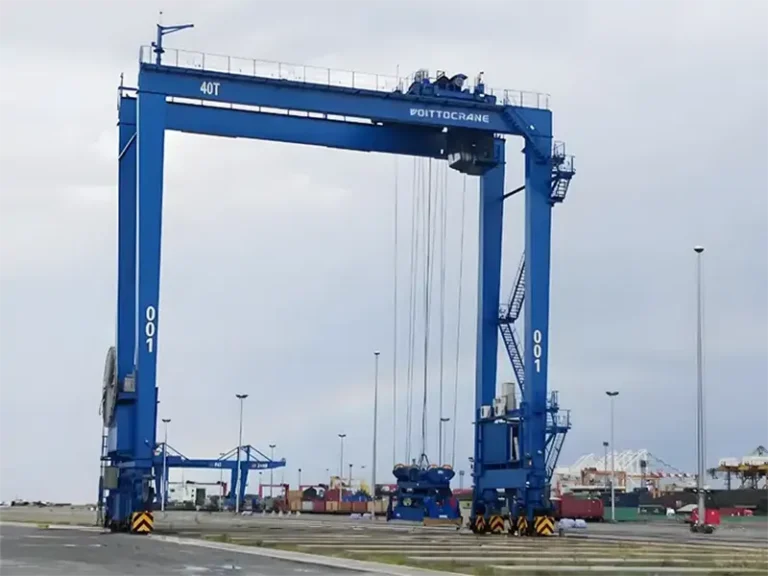

5. Аккумуляторный RTG-кран

Аккумуляторный RTG-кран — это аккумуляторный козловой кран на пневмоходу с аккумуляторной системой питания. В отличие от дизельных моделей, он отличается низким уровнем шума, отсутствием вредных выбросов и меньшими эксплуатационными расходами. Такие краны подходят для современных контейнерных терминалов и промышленных площадок с высокими требованиями к экологичности.

Конструкция козлового крана RTG

Козловой кран RTG имеет прочную и надёжную конструкцию. Все основные узлы работают как единая система и обеспечивают безопасное перемещение контейнеров.
Основные элементы конструкции RTG-крана включают:

• Несущая рама: Несущая рама является основной частью конструкции крана. Она изготовлена из высокопрочной стали и обеспечивает необходимую прочность оборудования.
  Рама состоит из опорных стоек, ходовой системы и главной балки. На ней устанавливаются основные механизмы крана.
• Грузовая тележка: Грузовая тележка перемещается вдоль главной балки крана. Она оснащается механизмом передвижения и системой подъёма.
  На тележке устанавливаются лебёдка и контейнерный спредер. С их помощью выполняется подъём и перемещение контейнеров.
• Контейнерный спредер: Спредер предназначен для захвата и удержания контейнеров во время работы.
  Он обеспечивает быстрое и точное выполнение операций с контейнерами различных размеров.
• Подъёмная система: Подъёмная система включает лебёдку, электродвигатель и другие механизмы.
  Она обеспечивает плавный подъём и опускание контейнеров, повышая безопасность рабочих операций.
• Система управления: Система управления контролирует движение крана, тележки и подъёмного механизма. В зависимости от комплектации управление может выполняться оператором вручную или автоматически.
• Электрооборудование: Электрооборудование обеспечивает работу всех электрических систем крана.
  Оно включает электродвигатели, кабельные линии и электрические шкафы управления.
• Система безопасности: RTG-краны оснащаются современными системами безопасности. К ним относятся тормозные устройства, ограничители грузоподъёмности, сигнализация и другие защитные элементы. Они помогают снизить риск аварий и обеспечить безопасную эксплуатацию.

Дополнительное оборудование: В зависимости от требований заказчика RTG-кран может оснащаться дополнительными системами. К ним относятся GPS-позиционирование, камеры видеонаблюдения, системы автоматического управления и кондиционирование кабины оператора.

Технические характеристики козлового крана RTG

RTG-краны отличаются высокой производительностью и подходят для работы с контейнерами на различных терминалах. Основные технические характеристики зависят от модели оборудования и требований заказчика.

• Грузоподъёмность: Грузоподъёмность RTG-кранов обычно составляет от 35 до 70 тонн. Она зависит от конструкции крана и условий эксплуатации. Такие параметры позволяют использовать оборудование для перемещения стандартных и тяжёлых контейнеров.
• Высота подъёма: Высота подъёма может достигать 15,5 – 18,5 метров. Этот показатель определяет количество ярусов при штабелировании контейнеров. Высокие модели подходят для крупных контейнерных терминалов.
• Пролёт и вылет: Пролёт RTG-крана обычно составляет 23,47/26 метров. Он зависит от ширины рабочей зоны и количества контейнерных рядов. Вылет конструкции может достигать 10–38 метров, обеспечивая удобный доступ к различным зонам хранения.
• Режим работы: Режим работы RTG-кранов определяется классификацией ГОСТ (A2–A8). Он влияет на интенсивность эксплуатации, производительность оборудования и срок службы основных узлов.
• Скорость передвижения: Скорость передвижения RTG-кранов обычно составляет 30-130 м/мин.
  Она позволяет эффективно перемещать кран между рабочими зонами и повышать скорость обработки контейнеров.
• Электрическая система: Электрическая система обеспечивает питание всех основных механизмов крана. Она включает электродвигатели, кабельные системы и шкафы управления. Конкретные параметры зависят от модели оборудования.
• Система безопасности: RTG-краны оснащаются комплексными системами безопасности. Они включают тормозные устройства, звуковую сигнализацию и ограничители грузоподъёмности. Эти элементы помогают обеспечить безопасную работу оператора и защиту груза.

Цена козлового крана RTG

Производитель козловых кранов на пневмоколесном ходу (RTG)

VOITTO Crane — производитель козловых кранов на пневмоколесном ходу (RTG) для портов, контейнерных терминалов и промышленных предприятий.

Компания специализируется на разработке и производстве современных грузоподъёмных решений. Мы уделяем особое внимание прочности конструкции, надёжности оборудования и внедрению современных технологий.

VOITTO Crane предлагает RTG-краны, а также другие виды грузоподъёмного оборудования. В ассортимент входят мостовые краны, консольные краны и индивидуальные решения для различных условий эксплуатации.

Каждый проект разрабатывается с учётом требований заказчика. Мы учитываем грузоподъёмность, рабочую зону и особенности производственного процесса.

Если вам требуется дополнительная информация или подбор оборудования, специалисты VOITTO готовы предоставить профессиональную консультацию и помочь выбрать оптимальное решение.
