При выборе грузоподъёмного оборудования многие предприятия сталкиваются с одним вопросом: что лучше — опорная или подвесная кран-балка? Однозначного ответа не существует, поскольку выбор зависит от конструкции здания, предполагаемой грузоподъёмности, длины пролёта и интенсивности эксплуатации. Однако существует простой принцип: если требуется высокая грузоподъёмность и максимальная устойчивость, чаще выбирают опорную конструкцию. Если же важно эффективно использовать пространство помещения и снизить нагрузку на строительные конструкции, лучшим решением становится подвесная кран-балка.

Ошибки при выборе могут привести к дополнительным расходам на усиление здания, снижению производительности или ограничению рабочей зоны. Именно поэтому ещё на этапе проектирования необходимо оценить не только характеристики оборудования, но и особенности будущего производства.

В этой статье мы подробно сравним оба типа кран-балок, рассмотрим их конструктивные отличия, преимущества и ограничения, а также разберём, какие модели подходят для грузоподъёмности 2, 3,2, 5, 10, 15 и 20 тонн. После прочтения вы сможете значительно проще определить, какое решение будет наиболее эффективным именно для вашего предприятия.

Чем отличается кран-балка подвесная от опорной?

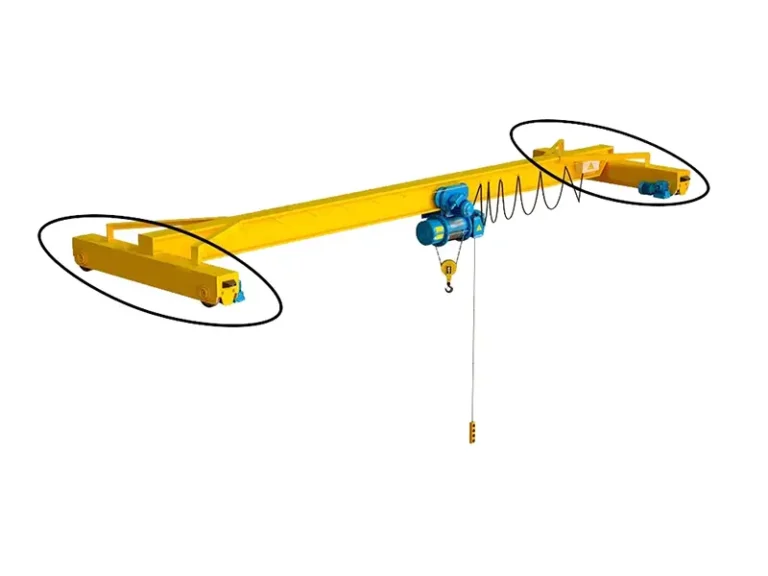

Что представляет собой опорная кран-балка?

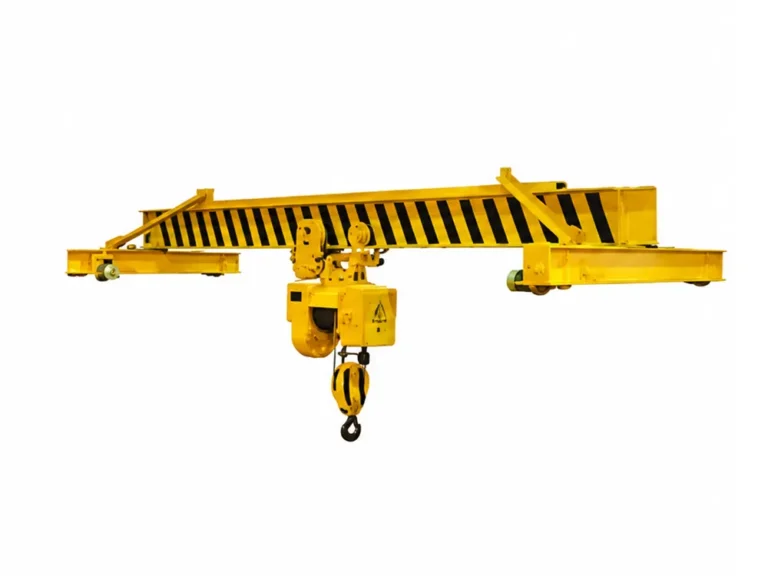

Опорная кран-балка устанавливается на подкрановые рельсы, расположенные сверху несущих балок здания или специальных металлических колонн. Колёса моста перемещаются по верхней поверхности рельсов, благодаря чему вся нагрузка передаётся непосредственно на опорную конструкцию.

Такая схема считается наиболее распространённой в промышленности. Она обеспечивает высокую жёсткость конструкции, стабильную работу при интенсивной эксплуатации и позволяет использовать оборудование большой грузоподъёмности. Именно поэтому опорные электрические кран-балки широко применяются на машиностроительных предприятиях, металлургических заводах, складах тяжёлых грузов и производственных линиях.

Современная кран-балка опорная электрическая может оснащаться частотным управлением, радиоуправлением, ограничителем грузоподъёмности и другими системами безопасности. Для большинства производственных объектов доступны исполнения грузоподъёмностью 2, 3,2, 5, 10, 15, 16 и 20 тонн, а также индивидуальные проекты с нестандартным пролётом.

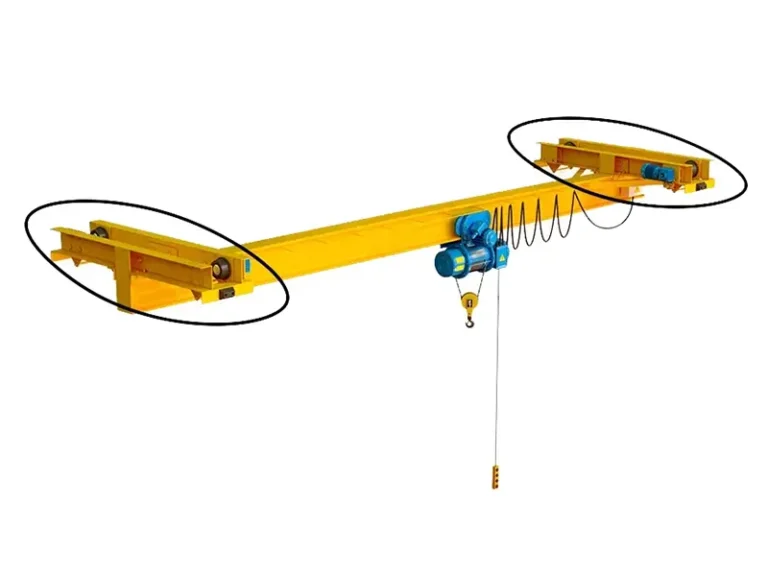

Чем отличается подвесная кран-балка?

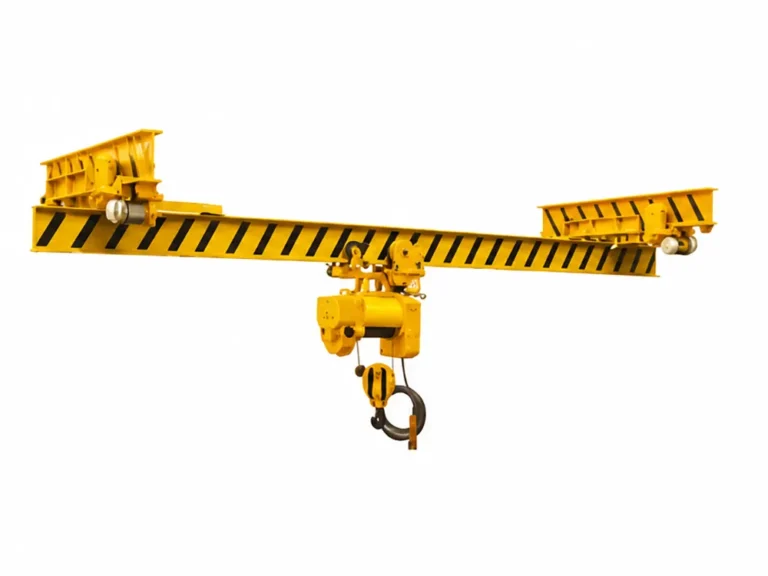

Подвесная кран-балка крепится к нижнему поясу несущих балок здания. В отличие от опорной конструкции, мост движется под подкрановым путём, что позволяет использовать практически всю ширину производственного помещения.

Главным преимуществом такого решения является эффективное использование пространства. Кроме того, подвесная конструкция позволяет обслуживать участки, которые сложно охватить традиционной опорной системой. Именно поэтому подвесной мостовой кран-балка часто используется на сборочных производствах, в ремонтных мастерских, складских помещениях и предприятиях лёгкой промышленности.

Однако необходимо учитывать ограничения по грузоподъёмности и состоянию строительных конструкций. Современные подвесные электрические кран-балки выпускаются грузоподъёмностью 2, 3,2, 5 и 10 тонн.

Основные различия между опорной и подвесной конструкцией

Параметр	Опорная кран-балка	Подвесная кран-балка
Расположение рельсов	Сверху балки	Под балкой
Максимальная грузоподъёмность	До 20 т и более (возможны более тяжёлые исполнения)	До 10 т (в зависимости от конструкции здания)
Использование пространства	Стандартное	Максимальное
Жёсткость конструкции	Высокая	Средняя
Подходит для интенсивной работы	Да	Ограниченно
Возможность нестандартных пролётов	Высокая	Зависит от здания
Стоимость монтажа	Выше	Обычно ниже

Из таблицы видно, что нельзя назвать один вариант универсально лучшим. Опорная конструкция выигрывает при тяжёлых условиях эксплуатации, тогда как подвесная обеспечивает более рациональное использование производственной площади.

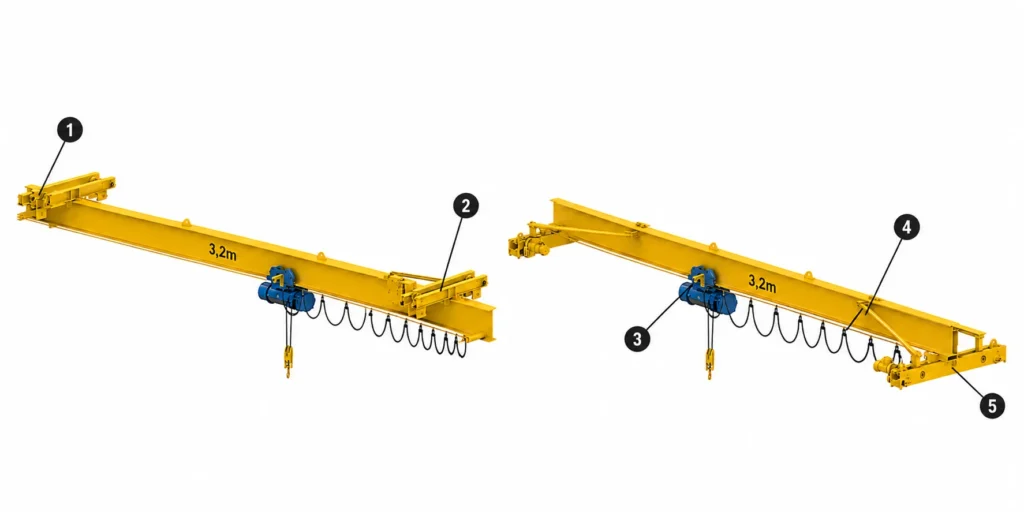

Устройство кран балки и ее конструкция

1, Подвижная концевая балка позволяет отслеживать неровности подкранового пути.

2, Концевые балки для подвесных кранов устроены так, что ходовые колеса располагаются в верхней их части, а сама балка ниже подкрановых путей.

3, Канатные тали отличаются удобством в использовании, легкостью при монтировании и обслуживании и долговечностью.

4, Раскосы служат для снижения нагрузок, а так же увеличивают жесткость моста крана.

5, Расположение концевых балок опорного крана позволяет максимально использовать высоту помещения, оптимально адаптировать кран к конструкции здания.

Как выбрать между опорной и подвесной кран-балкой?

Выбор между опорной и подвесной конструкцией не должен основываться только на цене оборудования. Намного важнее учитывать особенности здания, характер грузов, режим эксплуатации и перспективы развития производства. На практике именно эти факторы определяют эффективность работы крана и его срок службы.

Перед тем как купить кран-балку от производителя, рекомендуется оценить не только требуемую грузоподъёмность, но и пролёт, высоту подъёма, наличие свободного пространства, а также несущую способность строительных конструкций. Для новых производственных объектов выбор оборудования обычно выполняется одновременно с проектированием здания. Если же кран устанавливается в уже существующем цехе, необходимо проверить возможность монтажа подкрановых путей и соответствие здания расчётным нагрузкам.

Ниже рассмотрим основные критерии выбора более подробно.

1. Учитывайте конструкцию здания

Конструкция производственного здания является первым фактором, который влияет на выбор оборудования.

Если в цехе предусмотрены подкрановые балки или стальные колонны для установки рельсов, оптимальным решением становится кран-балка опорная электрическая. Такая конструкция обеспечивает высокую устойчивость, позволяет использовать большие пролёты и рассчитана на интенсивную эксплуатацию.

Если же установка верхних подкрановых путей невозможна, а несущие балки здания способны воспринимать дополнительные нагрузки, рациональным выбором становится подвесной мостовой кран-балка. Он крепится к нижнему поясу балки и позволяет использовать практически всю ширину помещения без установки дополнительных колонн.

Следует помнить, что возможность монтажа подвесной конструкции всегда определяется расчётом инженеров. Особенно это касается оборудования грузоподъёмностью 5 и 10 тонн, где требования к несущей способности здания значительно выше.

2. Как выбрать грузоподъёмность кран-балки?

Одной из наиболее распространённых ошибок является выбор оборудования с чрезмерным запасом грузоподъёмности. Это увеличивает стоимость проекта и эксплуатационные расходы без реальной необходимости.

На практике грузоподъёмность определяется максимальной массой груза с учётом грузозахватных приспособлений и небольшого эксплуатационного резерва.

Грузоподъёмность	Типичные области применения	Рекомендуемый тип
2 т	Сборочные участки, мастерские, склады	Опорная или подвесная
3,2 т	Машиностроение, ремонтное производство	Опорная или подвесная
5 т	Производственные линии, металлообработка	Опорная или подвесная
10 т	Тяжёлое оборудование, прессовые цеха	Опорная, подвесная (при расчёте здания)
15–20 т	Металлургия, тяжёлое машиностроение	Преимущественно опорная

3. Пролёт влияет на стоимость и конструкцию

При выборе кран-балки многие заказчики обращают внимание только на грузоподъёмность, однако пролёт оказывает не меньшее влияние на стоимость оборудования и характеристики конструкции.

Чем больше расстояние между подкрановыми путями, тем выше нагрузка на мост крана. Для больших пролётов производитель может использовать усиленную балку, изменить конструкцию моста или рекомендовать опорное исполнение вместо подвесного.

Для подвесной кран-балки особенно важно учитывать максимально допустимый пролёт, определяемый расчётом прочности здания и характеристиками несущих балок. Если проект требует большого пролёта и высокой грузоподъёмности одновременно, опорная конструкция зачастую оказывается более рациональным решением.

Поэтому ещё на этапе проектирования рекомендуется предоставить производителю план цеха, размеры здания и предполагаемые маршруты перемещения грузов. Это позволит подобрать оборудование с оптимальными техническими характеристиками и избежать лишних затрат.

4. Не забывайте о режиме работы

Даже при одинаковой грузоподъёмности два крана могут существенно отличаться по ресурсу и стоимости. Причина заключается в режиме работы.

Согласно международным стандартам ISO 4301 и европейской классификации FEM, грузоподъёмное оборудование подразделяется на различные классы в зависимости от интенсивности эксплуатации. Чем выше рабочий цикл и частота подъёмов, тем более прочной должна быть конструкция крана и его механизмов.

Например, для складов с нерегулярной работой может быть достаточно оборудования класса A3–A4, тогда как для машиностроительных предприятий, металлургических производств или линий с непрерывным циклом рекомендуется выбирать исполнение A5–A7.

Именно поэтому при заказе оборудования важно сообщить производителю не только грузоподъёмность, но и предполагаемое количество рабочих циклов в сутки. Это позволит подобрать кран-балку, которая будет надёжно работать в течение многих лет.

Применение кран-балок различной грузоподъёмности

После определения типа конструкции следующим шагом становится выбор грузоподъёмности. На практике не существует универсального решения для всех предприятий. Кран-балка должна соответствовать фактическим производственным задачам, а также учитывать возможное расширение производства в будущем.

Ниже рассмотрим наиболее востребованные варианты грузоподъёмности и области их применения.

1. Кран-балка 2 тонны

2. Кран-балка 3,2 тонны

Для средних нагрузок именно этот вариант часто оказывается наиболее экономически оправданным.

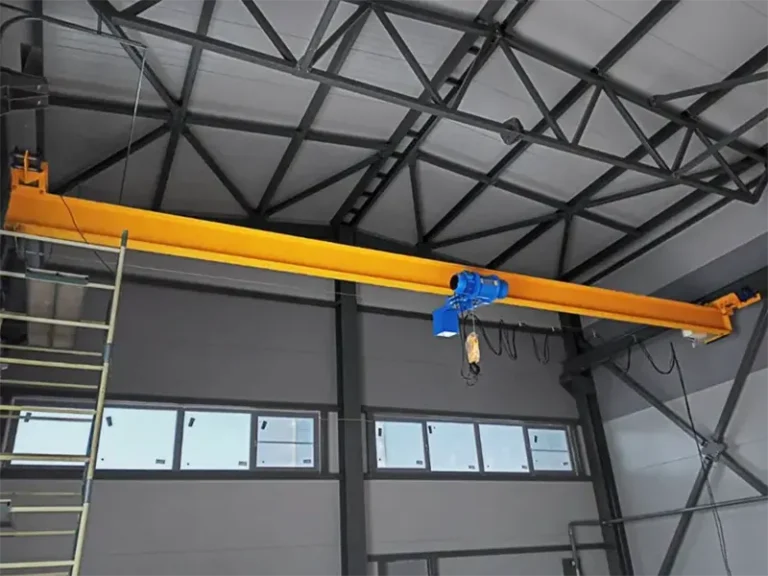

3. Кран-балка 5 тонн

Сегодня доступны как кран-балка опорная 5 тонн, так и кран-балка подвесная 5 тонн.

При интенсивной эксплуатации большинство производителей рекомендуют опорную конструкцию. Однако если условия здания позволяют, подвесное исполнение также обеспечивает высокую эффективность работы.

4. Кран-балка 10 тонн

Для большинства проектов применяется опорная кран-балка 10 тонн, поскольку она обеспечивает большую жёсткость конструкции.

Вместе с тем современные технологии позволяют изготавливать и подвесные кран-балки грузоподъёмностью 10 тонн. Однако подобные проекты требуют детального расчёта несущих конструкций здания и индивидуального проектирования.

5. Кран-балки 15, 16 и 20 тонн

Для наиболее сложных производственных процессов применяются краны грузоподъёмностью 15, 16 и 20 тонн.

Подобное оборудование используется на:

• Металлургических комбинатах;
• Судостроительных предприятиях;
• Заводах тяжёлого машиностроения;
• Производстве крупногабаритного оборудования.

В данной категории практически всегда применяются опорные электрические кран-балки, поскольку они лучше справляются с высокими динамическими нагрузками.

Для таких проектов важны:

• Точный инженерный расчёт;
• Соответствие требованиям ГОСТ и EAC;
• Подбор рабочего режима;
• Качественное сервисное обслуживание.

Где купить кран-балку и на что обратить внимание?

Покупка грузоподъёмного оборудования является долгосрочной инвестицией. Поэтому важно оценивать не только цену, но и технические возможности производителя.

Почему выгодно купить кран-балку напрямую у производителя?

Многие предприятия предпочитают купить кран-балку от производителя, поскольку это позволяет получить ряд преимуществ:

• Индивидуальное проектирование;
• Более выгодную стоимость;
• Контроль качества на этапе производства;
• Поддержку при монтаже;
• Гарантийное и сервисное обслуживание.

Кроме того, производитель может адаптировать оборудование под конкретные условия эксплуатации и особенности объекта.

FAQ

1. Что лучше выбрать: опорную или подвесную кран-балку?

Если требуется высокая грузоподъёмность, большой пролёт и интенсивная эксплуатация, чаще выбирают опорную конструкцию. Если важнее максимально использовать пространство цеха и конструкция здания это позволяет, хорошим решением станет подвесная кран-балка.

2. Может ли подвесная кран-балка иметь грузоподъёмность 10 тонн?

Да. Современные технологии позволяют производить подвесные кран-балки грузоподъёмностью до 10 тонн. Однако такие проекты требуют проверки несущей способности здания и индивидуального инженерного расчёта.

3. Какой пролёт может иметь подвесная кран-балка?

Максимальный пролёт зависит от грузоподъёмности, конструкции здания и требований проекта. Окончательное значение определяется инженерным расчётом производителя.

4. Как выбрать грузоподъёмность кран-балки?

При выборе учитывают максимальную массу груза, вес грузозахватных приспособлений, интенсивность работы и возможный рост производственных задач. Не рекомендуется выбирать оборудование только с большим запасом по грузоподъёмности без технического обоснования.

5. Что влияет на стоимость кран-балки?

Основными факторами являются грузоподъёмность, пролёт, высота подъёма, рабочий режим, тип управления, климатическое исполнение и дополнительные опции.

6. Как получить точное коммерческое предложение?

Для подготовки точного расчёта желательно предоставить грузоподъёмность, пролёт, высоту подъёма, режим работы, тип здания, источник питания и другие технические требования. Это позволит подобрать оптимальную конфигурацию оборудования.

Нужна помощь с выбором кран-балки?

Специалисты нашей компании помогут подобрать оптимальную опорную или подвесную кран-балку с учётом грузоподъёмности, пролёта, режима работы и особенностей вашего предприятия.

Мы предлагаем:

• Индивидуальное проектирование;
• Производство по международным стандартам;
• Поддержку при монтаже и вводе в эксплуатацию;
• Технические консультации;
• Быстрое коммерческое предложение.

Свяжитесь с нами, чтобы получить профессиональную консультацию и подобрать оборудование, которое максимально соответствует вашим производственным задачам.

Заключение

Выбор между опорной и подвесной кран-балкой зависит не только от грузоподъёмности, но и от особенностей здания, режима эксплуатации, длины пролёта и перспектив развития предприятия. Правильно подобранное оборудование позволяет повысить безопасность, сократить затраты на обслуживание и обеспечить стабильную работу производства на протяжении многих лет.

В большинстве случаев опорная кран-балка становится оптимальным решением для тяжёлых грузов, больших пролётов и интенсивной эксплуатации. Подвесная кран-балка также широко применяется в промышленности и может изготавливаться грузоподъёмностью до 10 тонн. Она особенно эффективна в помещениях, где необходимо максимально использовать рабочее пространство и отсутствует возможность установки дополнительных опор.

Перед тем как купить кран-балку от производителя, рекомендуется предоставить основные технические параметры проекта: грузоподъёмность, пролёт, высоту подъёма, режим работы, характеристики здания и условия эксплуатации. Это позволит подобрать оборудование, которое полностью соответствует требованиям производства и обеспечит длительный срок службы.
