Кран-балка или мостовой кран: в чём разница?

Введение

На практике многие покупатели используют понятия «кран-балка» и «мостовой кран» как взаимозаменяемые. Однако это не совсем правильно. Кран-балка относится к разновидности мостовых кранов, но имеет собственные конструктивные особенности, ограничения по грузоподъёмности и сфере применения. Неверное понимание различий часто приводит к переплате за оборудование либо к покупке крана, который не соответствует реальным производственным задачам.

Для большинства предприятий выбор зависит не только от массы груза. Не менее важны размеры цеха, интенсивность эксплуатации, пролёт здания, высота подъёма, режим работы и возможность дальнейшей модернизации оборудования. Именно поэтому ещё на этапе проектирования следует определить, какое решение обеспечит максимальную эффективность при минимальных эксплуатационных расходах.

В этой статье мы подробно рассмотрим различия между кран-балкой и мостовым краном, сравним их конструкцию, технические характеристики, области применения и стоимость. Также разберём, в каких случаях достаточно кран-балки, а когда лучше сразу выбрать полноценный мостовой кран. Материал будет полезен руководителям предприятий, инженерам, специалистам по закупкам и всем, кто планирует приобрести грузоподъёмное оборудование для работы в странах СНГ.

Что такое кран-балка?

Кран-балка представляет собой наиболее распространённый тип лёгкого мостового грузоподъёмного оборудования. Она предназначена для перемещения грузов внутри производственных помещений, складов, ремонтных мастерских и логистических комплексов. Благодаря простой конструкции оборудование отличается невысокой стоимостью, быстрым монтажом и минимальными требованиями к техническому обслуживанию.

В большинстве случаев кран-балки применяются при грузоподъёмности от 1 до 10 тонн, хотя отдельные модели могут достигать 16 тонн. Обычно оборудование комплектуется электрической талью, которая перемещается вдоль одной несущей балки. Такое решение позволяет эффективно выполнять ежедневные погрузочно-разгрузочные операции без необходимости установки более сложного мостового крана.

Современные электрические кран-балки выпускаются в различных конструктивных исполнениях. Наиболее распространёнными являются опорные и подвесные модели, а также однобалочные и двухбалочные конструкции. Выбор зависит от особенностей здания и характера производства.

Опорная и подвесная кран-балка

При выборе оборудования одним из первых вопросов становится тип установки. Именно от него зависит использование пространства здания и сложность монтажа.

Нельзя сказать, что один вариант лучше другого. Всё определяется конструкцией здания, расчётной нагрузкой и технологическими процессами предприятия.

Однобалочная и двухбалочная кран-балка

Ещё одним важным отличием является количество несущих балок.

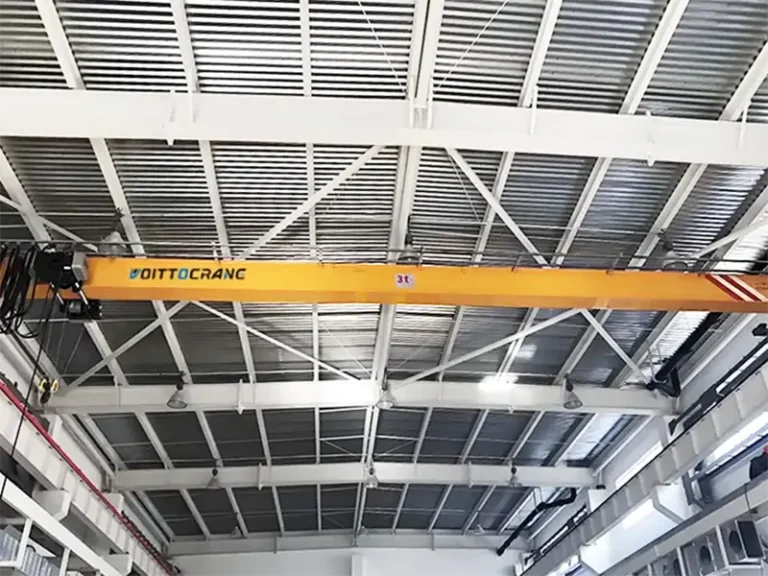

Однобалочная кран-балка

Однобалочная кран-балка имеет одну главную балку, по нижнему поясу которой перемещается электрическая таль. Такая конструкция отличается меньшим собственным весом, более низкой стоимостью и простой установкой. Обычно она используется при грузоподъёмности до 10 тонн и средних режимах эксплуатации.

Двухбалочная кран-балка

Двухбалочная кран-балка состоит из двух параллельных балок. Между ними устанавливается грузовая тележка, что позволяет увеличить высоту подъёма, повысить устойчивость оборудования и работать с более тяжёлыми грузами. Такие модели выбирают для предприятий с высокой интенсивностью производства или при необходимости перемещения крупногабаритных деталей.

При выборе важно учитывать не только массу груза. Необходимо анализировать пролёт, высоту помещения, частоту работы, скорость перемещения и перспективы расширения производства. Во многих случаях небольшая экономия на покупке приводит к более высоким затратам в будущем.

Что такое мостовой кран?

Мостовой кран — это промышленное грузоподъёмное оборудование, предназначенное для интенсивной эксплуатации и перемещения грузов в пределах рабочей зоны цеха или склада. Его конструкция включает мост, концевые балки, механизм передвижения, подъёмную тележку или электрическую таль, а также систему управления. По сравнению с кран-балкой мостовой кран обеспечивает более высокую грузоподъёмность, больший пролёт и широкий выбор конфигураций.

На предприятиях стран СНГ мостовые краны широко применяются в металлургии, машиностроении, энергетике, производстве строительных материалов, логистике и тяжёлой промышленности. Тип оборудования выбирают с учётом режима работы, массы груза, размеров здания и требований к производительности.

Современные мостовые краны проектируются в соответствии с требованиями ISO 4301, ISO 9927, EN 15011, а также технического регламента ТР ТС 010/2011 для стран Евразийского экономического союза. Соблюдение этих стандартов помогает обеспечить безопасность эксплуатации, расчётный срок службы и удобство технического обслуживания.

Конструкция мостового крана

Главное отличие мостового крана заключается в более сложной конструкции и расширенных функциональных возможностях. В зависимости от назначения оборудование может комплектоваться грузовой тележкой, двумя подъёмными механизмами, частотным управлением, радиоуправлением, системой защиты от перегрузки и автоматическим позиционированием груза.

При необходимости мостовой кран может быть оборудован различными грузозахватными устройствами:

• крюком;
• грейфером;
• магнитной траверсой;
• специальными захватами;
• поворотными механизмами.

Благодаря этому один и тот же кран способен выполнять широкий круг производственных задач без серьёзной модернизации.

Однобалочный и двухбалочный мостовой кран

Как и кран-балки, мостовые краны подразделяются на однобалочные и двухбалочные.

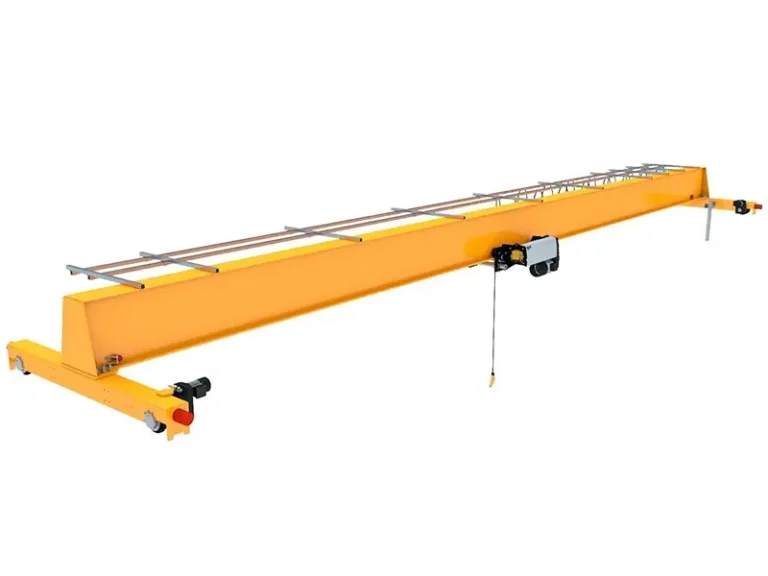

Однобалочный мостовой кран чаще применяется при грузоподъёмности до 20 тонн. Он имеет относительно простую конструкцию и отличается более доступной стоимостью. Такое оборудование подходит для большинства производственных предприятий со средней интенсивностью работы.

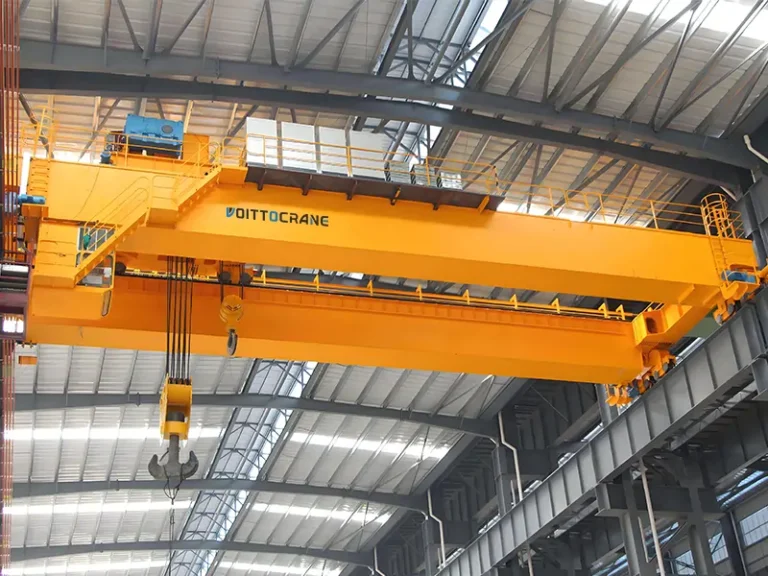

Двухбалочный мостовой кран рассчитан на более тяжёлые условия эксплуатации. Его грузоподъёмность может достигать 500 тонн и более, а пролёт — нескольких десятков метров. Благодаря расположению грузовой тележки сверху балок увеличивается высота подъёма, что особенно важно для металлургических предприятий, судостроения и тяжёлого машиностроения.

Если производство связано с постоянным подъёмом тяжёлых грузов или круглосуточной эксплуатацией оборудования, двухбалочный мостовой кран обычно становится наиболее эффективным решением.

Кран-балка или мостовой кран: основные отличия

Несмотря на внешнее сходство, различия между двумя типами оборудования становятся очевидными после сравнения основных технических характеристик.

Параметр	Кран-балка	Мостовой кран
Назначение	Лёгкие и средние производственные задачи	Средние и тяжёлые производственные процессы
Грузоподъёмность	Обычно 1–10 т, отдельные модели до 16 т	От 5 до 500 т и более
Конструкция	Простая	Более сложная
Количество балок	Однобалочная или двухбалочная	Однобалочная или двухбалочная
Тип установки	Подвесная или опорная	Обычно опорная
Подъёмный механизм	Электрическая таль	Таль или грузовая тележка
Пролёт	Обычно до 28–30 м	Может превышать 40 м
Интенсивность работы	Средняя	Высокая
Возможность модернизации	Ограниченная	Высокая
Стоимость	Ниже	Выше

Конструкция и основные виды кран-балки

Кран-балка представляет собой наиболее простую разновидность мостового грузоподъёмного оборудования. Несмотря на относительно компактную конструкцию, она может выпускаться в нескольких исполнениях, что позволяет подобрать оптимальное решение для различных производственных условий.

1, По способу установки кран-балки подразделяются на опорные и подвесные.

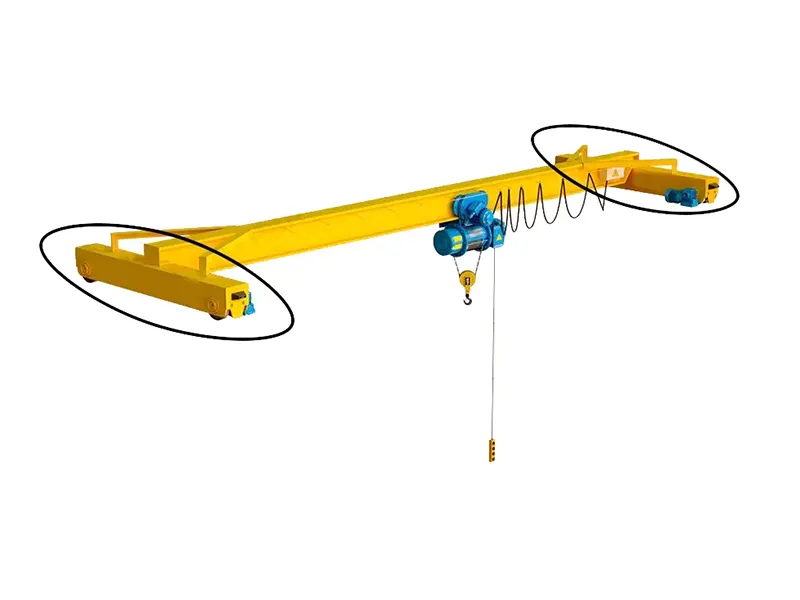

Опорная кран-балка перемещается по подкрановым рельсам, установленным на подкрановых балках здания. Такая конструкция отличается высокой жёсткостью, хорошей устойчивостью и подходит для работы с более тяжёлыми грузами.

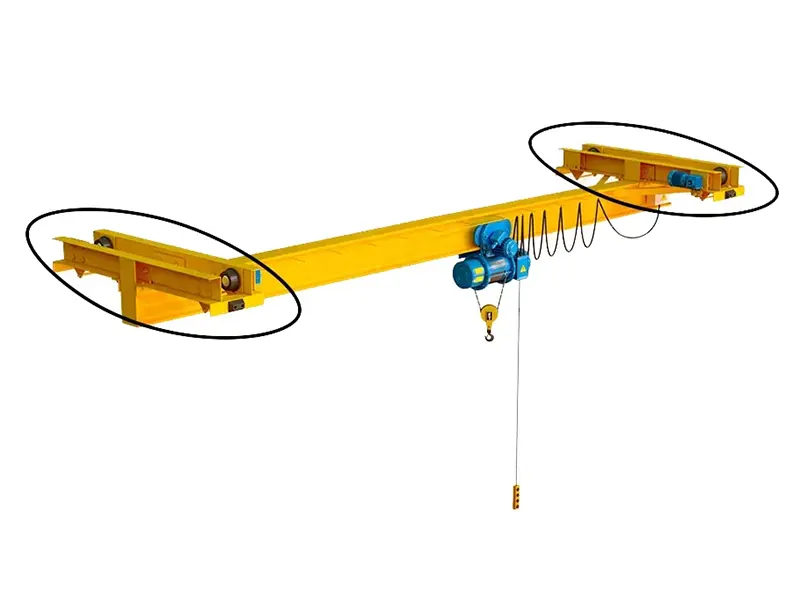

Подвесная кран-балка крепится к нижнему поясу несущих конструкций здания и перемещается по подвесным путям. Это решение позволяет максимально использовать рабочее пространство и особенно востребовано в цехах с ограниченной площадью.

2, По конструкции моста различают однобалочные и двухбалочные модели.

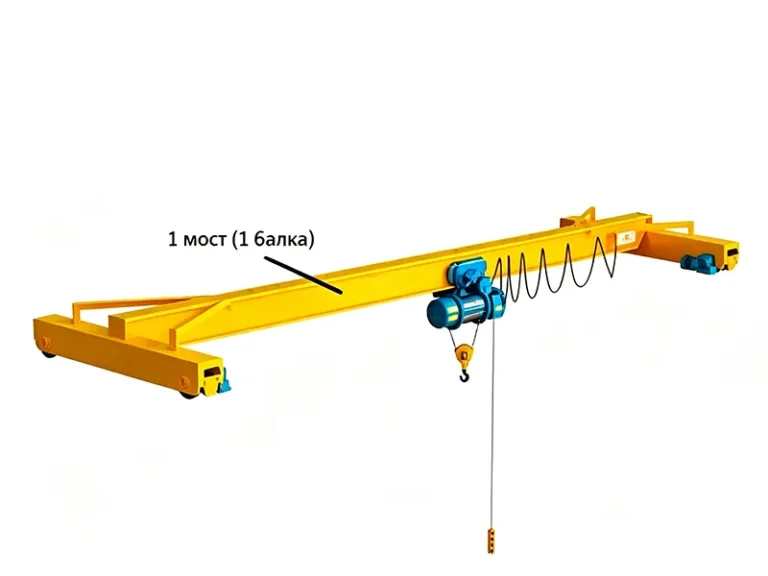

Однобалочная кран-балка имеет одну несущую балку, по которой перемещается электрическая таль. Такая конструкция отличается небольшой собственной массой, простой установкой и экономичной эксплуатацией.

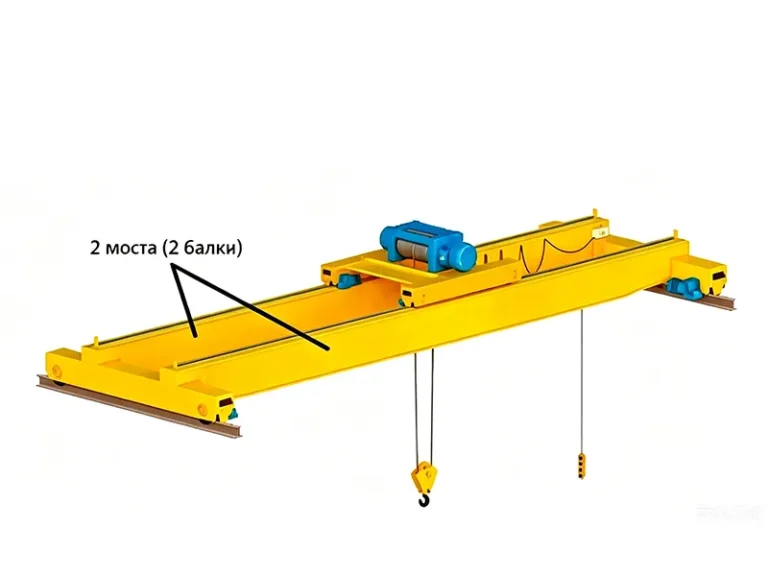

Двухбалочная кран-балка состоит из двух главных балок, между которыми устанавливается грузовая тележка. Благодаря этому увеличиваются высота подъёма, устойчивость оборудования и допустимая грузоподъёмность.

3, По типу привода кран-балки бывают ручными и электрическими.

Ручные модели обычно используются на небольших предприятиях, где подъём грузов выполняется нерегулярно и отсутствует необходимость в высокой производительности. Наиболее распространёнными являются ручные однобалочные, ручные подвесные однобалочные и ручные двухбалочные кран-балки.

Электрические кран-балки применяются значительно чаще благодаря более высокой эффективности. В промышленности широко используются электрические однобалочные, электрические подвесные однобалочные, электрические двухбалочные, а также двухбалочные кран-балки с электрической талью.

Конструкция моста обычно включает главную балку и концевые балки. При пролётах примерно до 7–10 метров в качестве главной балки чаще применяются стальные двутавры. При увеличении пролёта используют сварные балки коробчатого или комбинированного сечения, а в отдельных случаях — ферменные конструкции. Концевые балки, как правило, выполняются из сварных коробчатых профилей или комбинированных стальных элементов, что обеспечивает необходимую прочность и долговечность конструкции.

Конструкция и виды мостовых кранов

По назначению мостовые краны подразделяются на следующие основные типы:

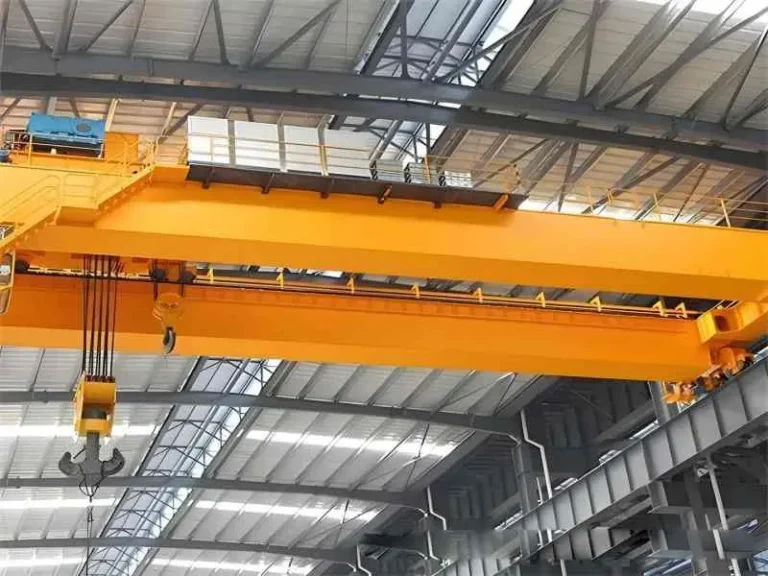

• крюковой мостовой кран;
• грейферный мостовой кран;

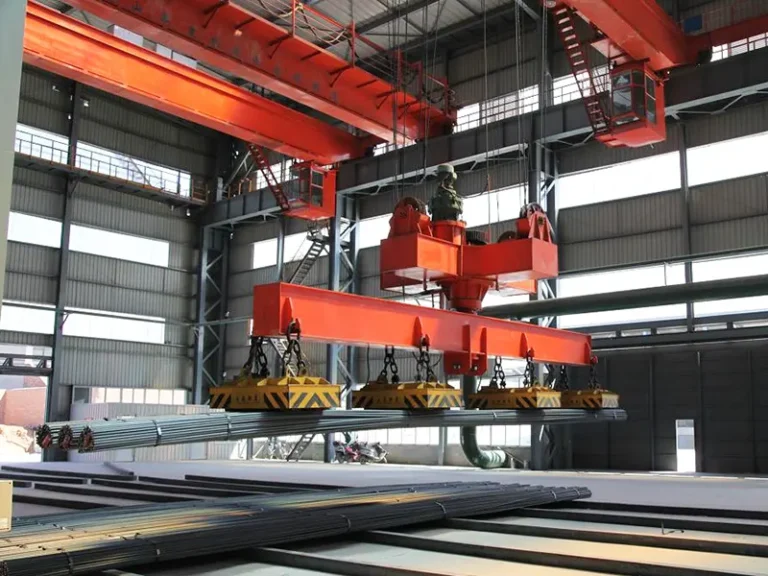

• магнитный мостовой кран;

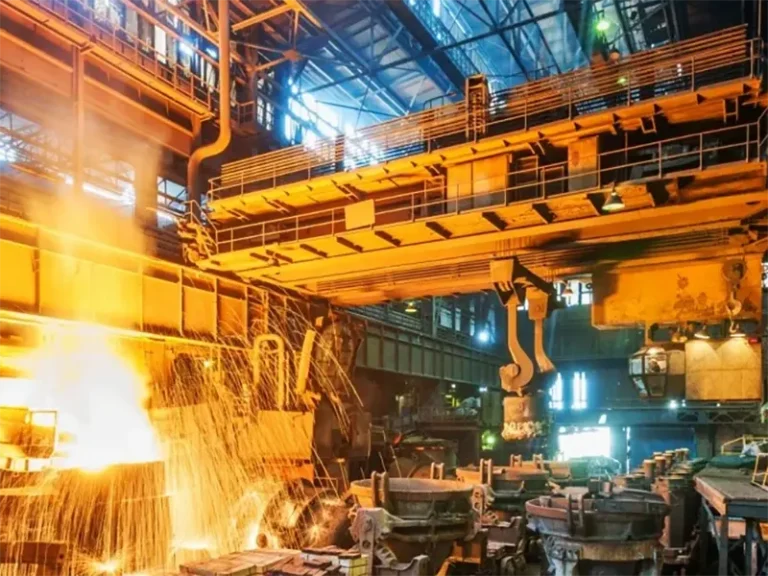

• металлургический мостовой кран;

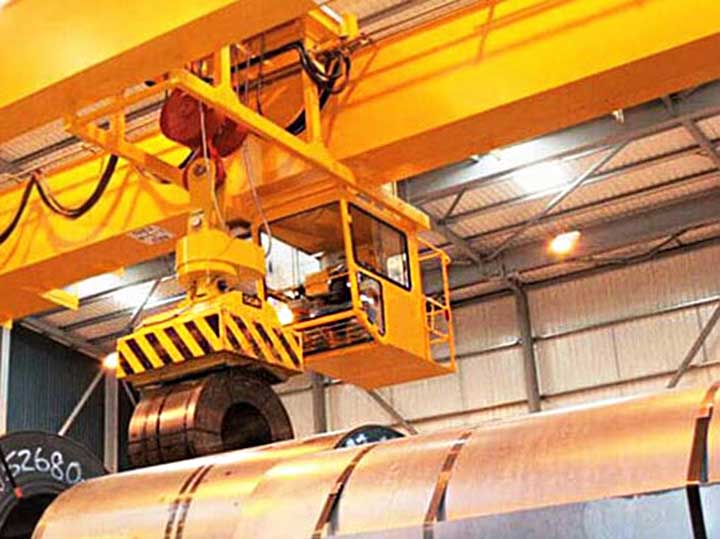

• электромагнитный мостовой кран.

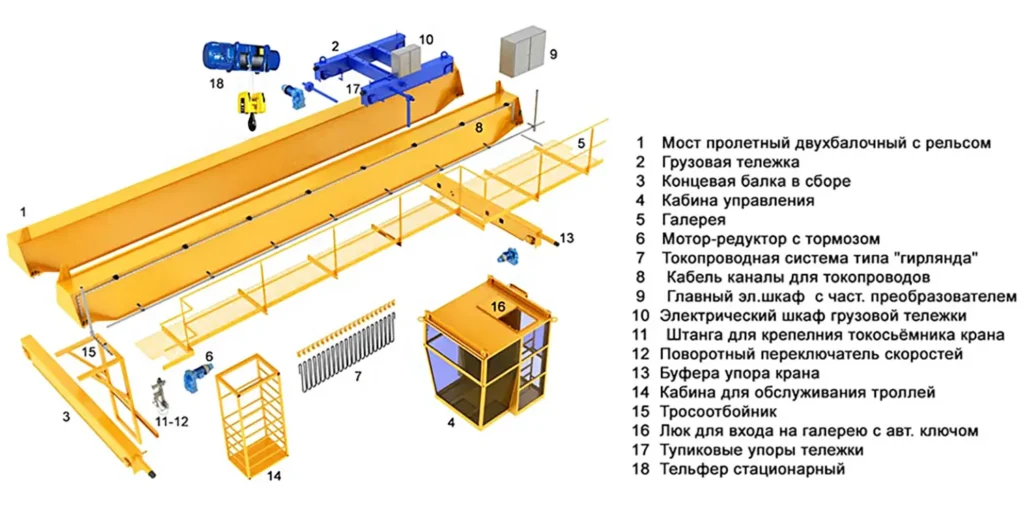

Независимо от исполнения конструкция мостового крана включает три основные системы:

• механизм подъёма;
• механизм передвижения;
• мостовую конструкцию.

Механизм подъёма предназначен для вертикального перемещения груза. Обычно он состоит из электродвигателя, тормоза, редуктора, барабана, стального каната, блоков и грузозахватного органа — крюка, грейфера или электромагнита.

Механизм передвижения обеспечивает движение как самого крана по подкрановым путям, так и грузовой тележки вдоль главных балок. В его состав входят электродвигатели, редукторы, тормозные устройства, соединительные муфты, приводные валы и колёсные пары.

Мостовая конструкция является несущей частью оборудования. Однобалочные мостовые краны имеют одну главную балку и две концевые балки. В двухбалочных моделях мост состоит из двух главных балок, соединённых концевыми балками, что обеспечивает более высокую грузоподъёмность и устойчивость.

Благодаря модульной конструкции мостовые краны могут оснащаться различными системами управления, частотными преобразователями, устройствами защиты от перегрузки и средствами дистанционного управления, что позволяет адаптировать оборудование под конкретные производственные задачи.

Что выбрать для вашего предприятия?

Если необходимо перемещать грузы небольшой массы несколько раз в течение рабочей смены, оптимальным решением обычно становится электрическая кран-балка. Она требует меньших первоначальных вложений, быстрее устанавливается и проще обслуживается.

Если же производство постоянно развивается, увеличивается масса грузов или требуется высокая производительность, более рациональным выбором становится мостовой кран. Несмотря на более высокую стоимость, такое оборудование обеспечивает больший запас по грузоподъёмности, длительный срок службы и возможность последующей модернизации.

При выборе следует учитывать следующие параметры:

• максимальную массу груза;
• размеры и высоту здания;
• пролёт между колоннами;
• режим работы крана;
• количество рабочих циклов;
• перспективы расширения производства;
• требования к автоматизации.

Комплексная оценка этих факторов позволяет подобрать оборудование, которое будет эффективно работать в течение многих лет и обеспечит минимальные эксплуатационные расходы.

Как выбрать между кран-балкой и мостовым краном?

Выбор грузоподъёмного оборудования должен основываться на реальных условиях эксплуатации, а не только на стоимости. На практике многие предприятия сначала ориентируются на минимальный бюджет, однако спустя несколько лет сталкиваются с необходимостью модернизации или полной замены оборудования. Поэтому перед покупкой рекомендуется оценить не только текущие задачи, но и перспективы развития производства.

Ниже приведены основные критерии, которые помогут принять обоснованное решение.

1, Выбор по грузоподъёмности

Грузоподъёмность — один из главных параметров при выборе оборудования. Однако ориентироваться только на массу груза недостаточно. Следует учитывать коэффициент запаса, характер груза и интенсивность работы.

Масса груза	Рекомендуемое оборудование
До 3,2 т	Электрическая кран-балка
5 т	Кран-балка или однобалочный мостовой кран
10 т	Однобалочная или двухбалочная модель в зависимости от режима работы
16–20 т	Двухбалочная кран-балка или мостовой кран
Более 20 т	Двухбалочный мостовой кран

Если предприятие регулярно поднимает грузы, близкие к номинальной грузоподъёмности, рекомендуется выбирать оборудование с небольшим запасом. Такой подход помогает увеличить срок службы механизмов и снизить нагрузку на основные узлы.

2, Стоимость: что влияет на цену?

Стоимость кран-балки или мостового крана формируется индивидуально. Даже оборудование с одинаковой грузоподъёмностью может существенно отличаться по цене, поскольку окончательная стоимость зависит от конструкции, комплектации и условий эксплуатации.

На цену влияют:

• грузоподъёмность;
• пролёт;
• высота подъёма;
• режим работы (A3–A8 по ISO 4301);
• тип управления;
• наличие частотного регулирования;
• климатическое исполнение;
• требования к антикоррозионной защите;
• дополнительные устройства безопасности.

Поэтому оборудование с одинаковой грузоподъёмностью может существенно отличаться по стоимости.

Почему выбирают производителя VOITTO?

При покупке грузоподъёмного оборудования важно учитывать не только технические характеристики, но и возможности производителя. Качественное проектирование, современное производство и техническая поддержка напрямую влияют на срок службы оборудования и общую стоимость владения.

VOITTO предлагает комплексные решения для предприятий различных отраслей промышленности. В ассортимент входят:

• электрические кран-балки;
• однобалочные мостовые краны;
• двухбалочные мостовые краны;
• козловые краны;
• консольные краны;
• электрические тали и комплектующие.

Каждый проект разрабатывается с учётом требований заказчика, особенностей производственного здания и действующих технических норм.

Заключение

Кран-балка и мостовой кран решают схожие задачи, однако рассчитаны на разные условия эксплуатации. Если предприятие работает с небольшими или средними грузами и не требует высокой интенсивности, кран-балка станет экономичным и эффективным решением. Для тяжёлого производства, непрерывной работы и больших нагрузок более рациональным выбором будет мостовой кран.

Перед покупкой рекомендуется выполнить технический анализ объекта, определить требуемую грузоподъёмность, пролёт, высоту подъёма и режим работы. Такой подход поможет избежать лишних расходов и обеспечит стабильную работу оборудования в течение многих лет.

Если вы планируете купить кран-балку или мостовой кран, специалисты VOITTO помогут подобрать оптимальную конфигурацию, подготовят техническое решение и рассчитают стоимость проекта с учётом особенностей вашего предприятия.

Вопросы и ответы

1. Кран-балка — это мостовой кран?

Да. Кран-балка относится к разновидностям мостовых кранов, но отличается более простой конструкцией и обычно применяется при меньшей грузоподъёмности.

2. Что лучше: подвесная или опорная кран-балка?

Выбор зависит от конструкции здания. Подвесная модель позволяет эффективнее использовать пространство, а опорная обеспечивает большую грузоподъёмность и жёсткость.

3. До какой грузоподъёмности подходит кран-балка?

Большинство моделей рассчитаны на 1–10 тонн, отдельные исполнения — до 16 тонн.

4. Когда лучше выбрать мостовой кран?

Если требуется регулярно поднимать тяжёлые грузы, работать в несколько смен или использовать специальные грузозахватные устройства, мостовой кран будет более подходящим решением.

5. Что влияет на стоимость оборудования?

На цену влияют грузоподъёмность, пролёт, высота подъёма, режим работы, система управления и дополнительные опции.

6. Можно ли изготовить кран по индивидуальному проекту?

Да. Многие производители, включая VOITTO, предлагают изготовление оборудования по техническому заданию заказчика.

7. Какие стандарты применяются при проектировании?

Обычно используются ISO 4301, ISO 9927, EN 15011, а также ТР ТС 010/2011 и национальные стандарты.

8. Как получить точную цену?

Необходимо предоставить данные о грузоподъёмности, пролёте, высоте подъёма, режиме работы и особенностях объекта.
