Конструкция козлового крана

Козловой кран широко применяется на промышленных предприятиях, строительных площадках, контейнерных терминалах и открытых складах. Его конструкция обеспечивает устойчивость, высокую грузоподъёмность и возможность перемещения тяжёлых грузов на больших рабочих площадках. Именно поэтому такие краны используются там, где мостовой кран установить невозможно или экономически нецелесообразно.

Понимание конструкции козлового крана помогает не только инженерам, но и руководителям предприятий правильно подобрать оборудование. От типа металлоконструкции, качества механизмов и схемы передвижения зависит безопасность работы, срок службы оборудования и затраты на техническое обслуживание. В этой статье рассмотрим, из каких элементов состоит козловой кран, как они взаимодействуют между собой и какие факторы необходимо учитывать при выборе конструкции.

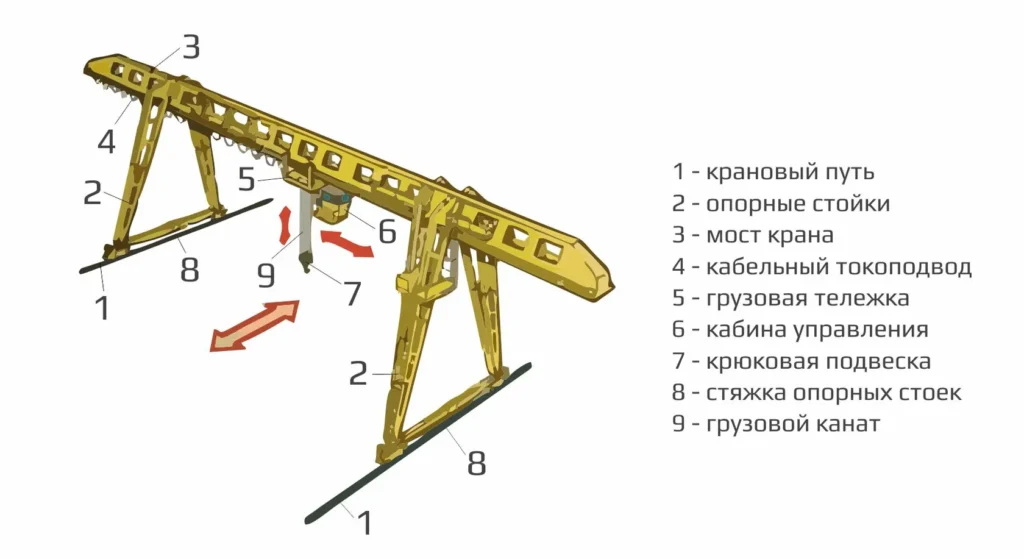

Из чего состоит конструкция козлового крана

Несмотря на разнообразие моделей, большинство козловых кранов имеют одинаковую базовую конструкцию. Каждый узел выполняет свою функцию и обеспечивает стабильную работу оборудования. Основными элементами являются главная балка, опоры, грузовая тележка, механизм подъёма, ходовые тележки и система управления.

Правильное сочетание этих компонентов позволяет крану безопасно перемещать грузы и выдерживать длительную эксплуатацию в различных условиях.

Главная балка

Главная балка является несущей частью козлового крана. Именно она воспринимает основную нагрузку при подъёме и перемещении груза. В зависимости от грузоподъёмности и пролёта конструкция может быть однобалочной или двухбалочной.

При проектировании учитываются расчётная нагрузка, рабочий режим и длина пролёта. Для изготовления обычно используются высокопрочные конструкционные стали, обеспечивающие необходимую жёсткость и устойчивость к деформациям. Качество сварных соединений и точность изготовления напрямую влияют на срок службы всей металлоконструкции.

Опоры

Опоры соединяют главную балку с ходовыми механизмами и обеспечивают устойчивость всей конструкции. Они передают нагрузку на рельсовый путь и воспринимают усилия, возникающие во время движения крана.

Конструкция опор зависит от типа оборудования и условий эксплуатации. Для открытых площадок дополнительно учитываются ветровые нагрузки, особенности грунта и климатические условия. Грамотный инженерный расчёт помогает обеспечить надёжную работу крана даже при интенсивной эксплуатации.

Грузовая тележка и механизм подъёма

Грузовая тележка перемещается вдоль главной балки и обеспечивает горизонтальное перемещение груза. На ней устанавливается механизм подъёма, который может комплектоваться электроталью или лебёдкой в зависимости от грузоподъёмности и назначения крана.

В состав механизма подъёма обычно входят электродвигатель, редуктор, тормозная система, канатный барабан, стальной канат и крюковая подвеска. Совместная работа этих элементов обеспечивает плавный подъём, точное позиционирование груза и безопасную эксплуатацию оборудования.

Для повышения эффективности современные козловые краны часто оснащаются частотным регулированием, ограничителем грузоподъёмности и системой защиты от перегрузки. Эти решения помогают уменьшить динамические нагрузки и повысить безопасность производственного процесса.

Как работает козловой кран

Конструкция козлового крана разработана таким образом, чтобы обеспечить безопасное перемещение груза в трёх направлениях: вверх и вниз, вдоль главной балки и по рельсовому пути. Все механизмы работают совместно, что позволяет быстро выполнять погрузочно-разгрузочные и монтажные операции.

Рабочий цикл начинается с подъёма груза. Затем грузовая тележка перемещает его вдоль главной балки, после чего сам кран движется по рельсам к месту назначения. После точного позиционирования груз опускается, и цикл повторяется. Такая схема обеспечивает высокую производительность и эффективное использование рабочей зоны.

Механизм передвижения крана

Передвижение козлового крана осуществляется с помощью ходовых тележек, установленных в нижней части опор. Они приводятся в движение электродвигателями через редукторы и обеспечивают плавное перемещение оборудования по рельсовому пути.

Для стабильной работы важно правильно смонтировать подкрановые рельсы и обеспечить их точную геометрию. Даже небольшие отклонения могут увеличить нагрузку на ходовые колёса и сократить срок службы механизмов. На крупных производственных объектах дополнительно применяются частотные преобразователи, которые позволяют плавно регулировать скорость движения и снизить ударные нагрузки.

Система управления и устройства безопасности

Современные козловые краны оснащаются различными системами управления в зависимости от условий эксплуатации. На небольших объектах чаще используется подвесной кнопочный пульт, а на крупных предприятиях — промышленное радиоуправление или кабина оператора.

Для повышения безопасности оборудование может комплектоваться ограничителем грузоподъёмности, концевыми выключателями, аварийной остановкой и защитой от перегрева электродвигателей. Эти устройства помогают предотвратить перегрузку механизмов и обеспечивают безопасную работу персонала.

Однобалочный или двухбалочный козловой кран: в чём разница?

Выбор конструкции зависит от массы груза, интенсивности эксплуатации и особенностей производства. Оба варианта имеют свои преимущества, поэтому универсального решения не существует. Перед проектированием необходимо оценить условия работы и будущие производственные задачи.

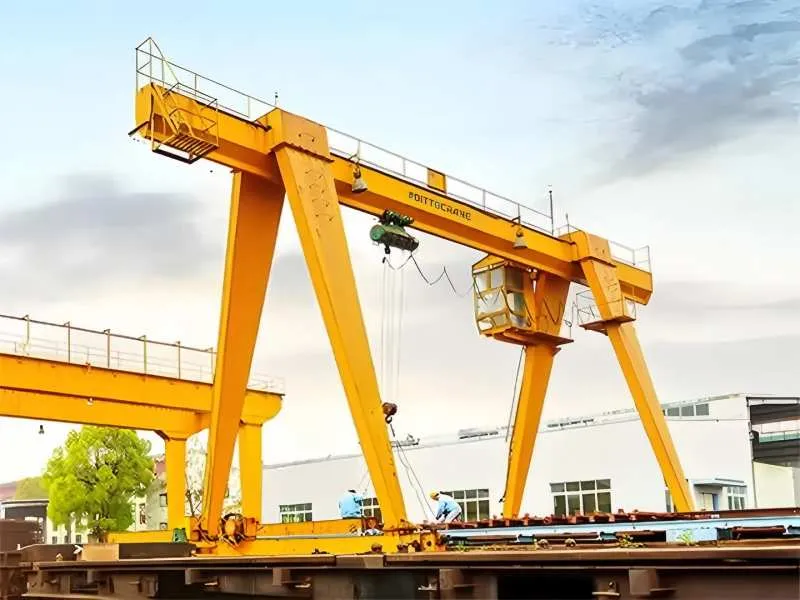

Однобалочный козловой кран

Однобалочная конструкция отличается меньшей массой и более простой металлоконструкцией. Она подходит для предприятий, где требуется перемещение грузов средней массы при умеренной интенсивности работы.

Преимущества:

меньший собственный вес;
экономичный расход металла;
более простая установка;
удобное техническое обслуживание;
оптимальная стоимость.

Такие краны широко применяются на складах, в ремонтных цехах, производственных мастерских и на небольших открытых площадках.

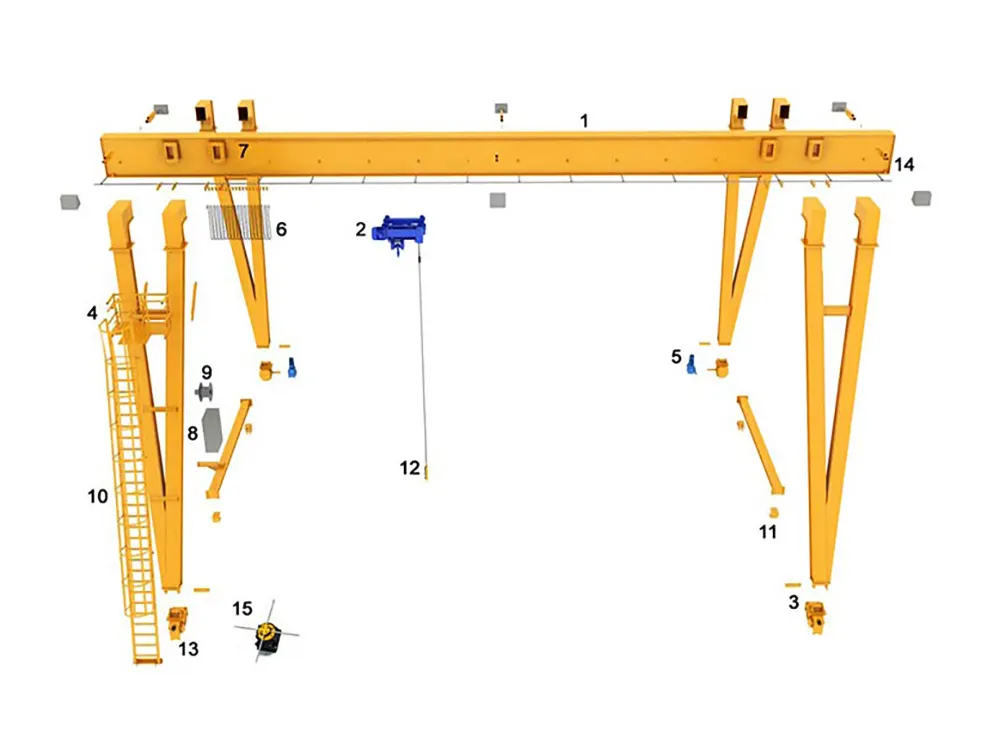

1 – Мост пролетный
2 – Тельфер канатный
3 – Стойки опорные в сборе с колесными блоками
4 – Площадка обслуживания тельфера
5 – Мотор-редуктор с тормозом
6 – Токопроводная система типа “гирлянда”
7 – Кабель каналы для токопроводов
8 – Шкаф электр. с частотным преобразователем
9 – Барабан кабельный (без кабеля)
10 – Лестница
11 – Рельсовые захваты
12 – Пульт с ключ-маркой
13 – Буфера упора крана
14 -Буфера упора тельфера
15 – Поворотный переключатель скоростей

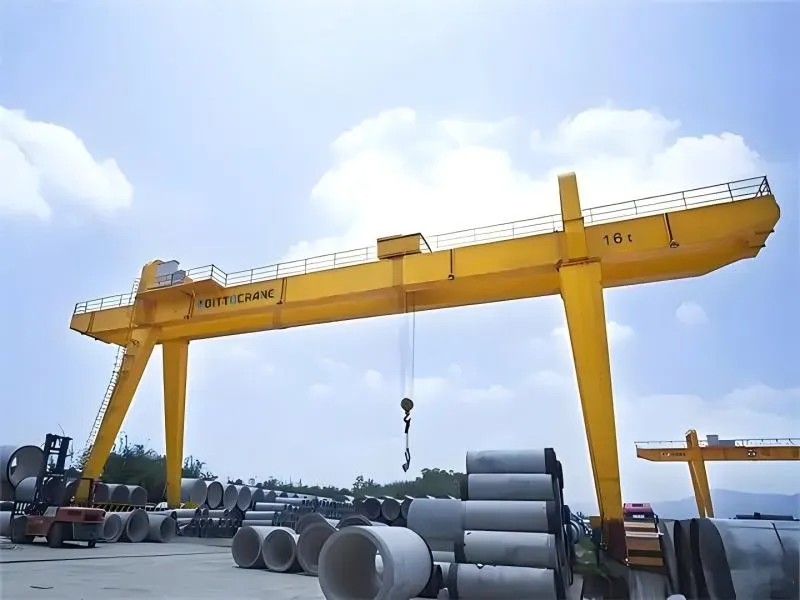

Двухбалочный козловой кран

Двухбалочная конструкция рассчитана на более высокие нагрузки и интенсивную эксплуатацию. Благодаря двум главным балкам увеличивается жёсткость конструкции, улучшается устойчивость при работе и появляется возможность использовать большую высоту подъёма.

Такие краны применяются на металлургических предприятиях, контейнерных терминалах, заводах тяжёлого машиностроения и других объектах, где оборудование работает практически непрерывно.

1 – Мост пролетный двухбалочный с рельсом
2 – Тележка грузовая
3 – Стойки опорные в сборе с колесными блоками
4 – Кабина управления
5 – Галерея
6 – Мотор-редуктора с тормозом
7 – Барабан кабельный на ход крана (без кабеля)
8 – Кабель каналы для токопроводов
9 – Шкаф эл.главный с част. преобразователем
10 – Шкаф эл.тележки с част. преобразователем
11 – Лестница
12 – Рельсовые захваты
13 – Тупиковые упоры тележки
14 – Поворотный переключатель скоростей

Сравнение конструкций

При выборе важно учитывать не только стоимость оборудования, но и условия эксплуатации. Если кран будет использоваться ежедневно в несколько смен, двухбалочная конструкция обычно обеспечивает больший ресурс и более стабильную работу.

Основные типы козловых кранов

Конструкция козлового крана зависит от условий эксплуатации, грузоподъёмности и особенностей производственного процесса. Перед выбором оборудования важно понимать различия между основными типами кранов, так как каждая конструкция рассчитана на определённые задачи.

Однобалочный козловой кран

Однобалочный козловой кран имеет одну главную балку, по которой перемещается электрическая таль или грузовая тележка. Такая конструкция отличается меньшим собственным весом, простой установкой и экономичным расходом металла.

Она широко применяется на складах, в ремонтных мастерских, производственных цехах и на строительных площадках. Однобалочные модели подходят для предприятий со средней интенсивностью работы и позволяют снизить затраты на приобретение и обслуживание оборудования.

Двухбалочный козловой кран

Двухбалочный козловой кран состоит из двух главных балок, соединённых между собой. Такая конструкция отличается высокой жёсткостью и устойчивостью, поэтому подходит для перемещения тяжёлых грузов и работы в интенсивном режиме.

Благодаря увеличенному пространству между балками можно использовать грузовые тележки с большей высотой подъёма и устанавливать дополнительные механизмы. Такие краны часто применяются на металлургических предприятиях, контейнерных терминалах, заводах тяжёлого машиностроения и открытых производственных площадках.

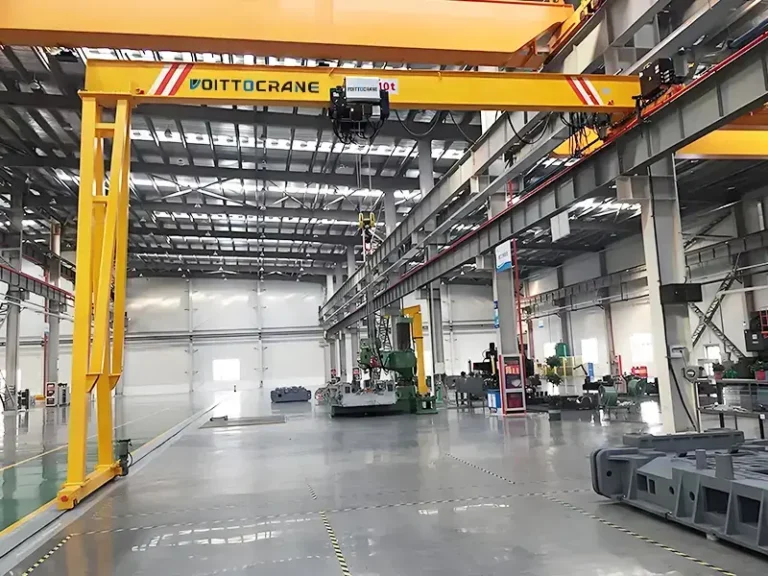

Полукозловой кран

Полукозловой кран сочетает элементы мостового и козлового крана. Одна сторона конструкции передвигается по подкрановому пути, установленному на колоннах здания, а другая опирается на наземный рельсовый путь.

Такое решение позволяет эффективно использовать рабочее пространство и подходит для предприятий, где невозможно установить классический козловой кран по всей ширине площадки.

Однобалочный козловой кран

Двухбалочный козловой кран

Полукозловой кран

Контейнерные козловые краны

Для работы в морских портах, железнодорожных терминалах и контейнерных площадках используются специализированные козловые краны. Наиболее распространёнными являются контейнерный козловой кран RMG (Rail Mounted Gantry Crane) и контейнерный кран RTG (Rubber Tyred Gantry Crane).

Эти конструкции рассчитаны на интенсивную эксплуатацию, высокую скорость обработки контейнеров и работу в круглосуточном режиме. Они оснащаются современными системами управления, автоматизации и контроля безопасности.

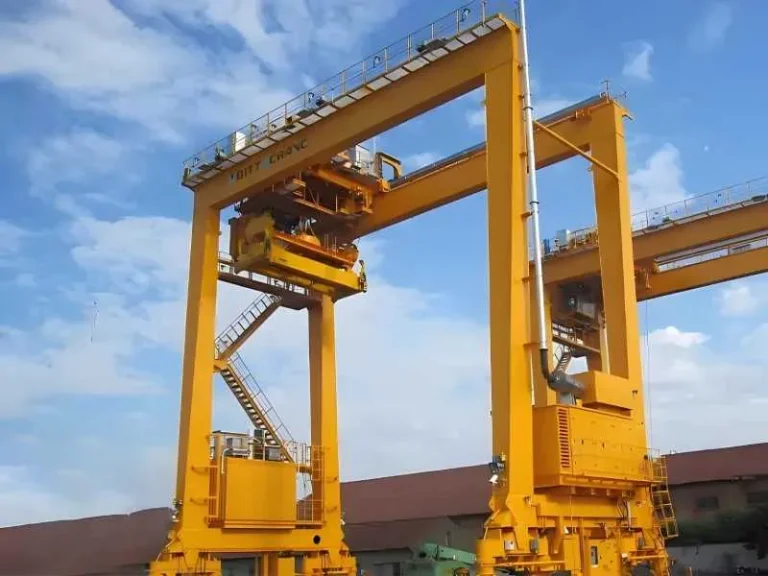

Контейнерный козловой кран RTG

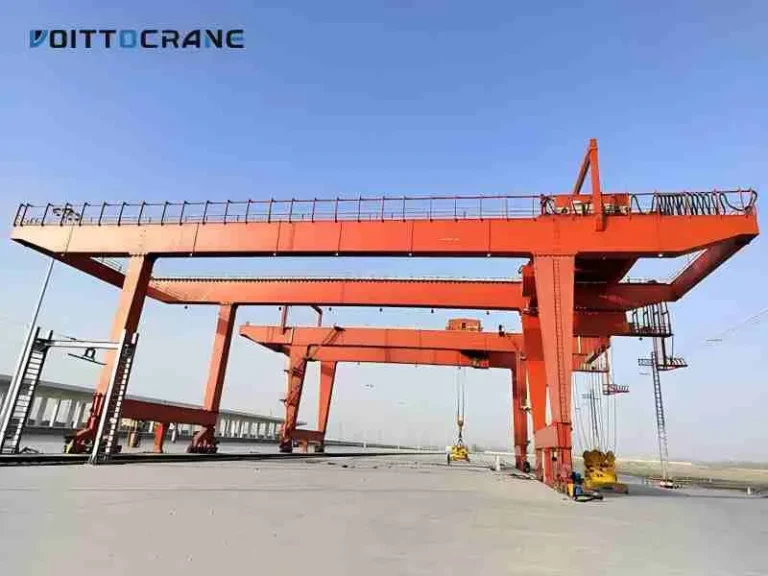

Контейнерный козловой кран RMG

Как выбрать подходящую конструкцию

При выборе типа козлового крана рекомендуется учитывать несколько факторов:

• массу и размеры груза;
• необходимую грузоподъёмность;
• длину пролёта;
• условия эксплуатации;
• интенсивность работы;
• особенности производственной площадки;
• требования к дальнейшему обслуживанию.

Если оборудование будет использоваться периодически, часто достаточно однобалочной конструкции. Для непрерывной работы и тяжёлых условий эксплуатации более рациональным выбором обычно становится двухбалочный козловой кран.

Заключение

Конструкция козлового крана напрямую влияет на его безопасность, производительность и срок службы. Главная балка, опоры, грузовая тележка, механизм подъёма и система передвижения работают как единая система, поэтому каждый элемент должен соответствовать условиям эксплуатации и требованиям проекта.

При выборе оборудования важно учитывать не только грузоподъёмность, но и пролёт, режим работы, условия эксплуатации и качество изготовления. Грамотно спроектированная конструкция помогает снизить эксплуатационные расходы, повысить эффективность производства и обеспечить стабильную работу оборудования на протяжении многих лет.

Компания VOITTO разрабатывает и производит козловые краны по индивидуальным техническим требованиям. Если вам требуется помощь в выборе конструкции или подготовке технического решения, специалисты VOITTO готовы предоставить профессиональную консультацию.

Вопросы и ответы

1. Из каких основных элементов состоит козловой кран?

Основными элементами являются главная балка, опоры, грузовая тележка, механизм подъёма, ходовые тележки, система управления и электрооборудование.

2. Как работает козлового крана?

Козловой кран перемещает груз в трёх направлениях: подъём и опускание, движение грузовой тележки вдоль балки и передвижение всего крана по рельсовому пути.

3. Чем отличается однобалочный козловой кран от двухбалочного?

Однобалочный козловой кран легче и экономичнее. Двухбалочный козловой кран отличается большей жёсткостью, подходит для тяжёлых грузов и интенсивной эксплуатации.

4. Что влияет на срок службы козлового крана?

На долговечность оборудования влияют качество проектирования, материалов, сварки, монтажа, регулярное техническое обслуживание и соблюдение правил эксплуатации.

5. Какие стандарты применяются при проектировании?

В зависимости от проекта используются требования ГОСТ, ТР ТС, ISO и других действующих нормативных документов.

6. Можно ли изготовить кран по индивидуальному проекту?

Да. VOITTO проектирует козловые краны с учётом требуемой грузоподъёмности, пролёта, высоты подъёма и условий эксплуатации.
