Козловой кран: характеристики, грузоподъемность и применение

Введение

Козловой кран — один из самых востребованных видов грузоподъёмного оборудования, широко применяемый в промышленности, строительстве, логистике и портовой инфраструктуре. Благодаря портальной конструкции и высокой устойчивости козловые краны позволяют эффективно перемещать тяжёлые и крупногабаритные грузы как на открытых площадках, так и в производственных цехах.

В данной статье подробно рассмотрим, что представляет собой козловой кран, его назначение, грузоподъёмность козлового крана, основные характеристики козловых кранов, конструкцию, типы и критерии выбора.

Что такое козловой кран

Козловой кран — это грузоподъёмный кран мостового типа, установленный на опорах (ногах), которые перемещаются по рельсовым путям либо фиксируются стационарно. В отличие от мостового крана, козловой кран не требует подкрановых балок здания и может работать на открытых площадках.

Его также называют портальным краном, поскольку конструкция образует портал, под которым перемещается груз.

Назначение козлового крана — подъём, перемещение и точное позиционирование грузов различной массы и габаритов.

Основные характеристики козлового крана

Технические характеристики

К основным техническим характеристикам козловых кранов относятся:

• грузоподъёмность;
• пролёт;
• высота подъёма;
• скорость подъёма и передвижения;
• класс работы (A3–A7);
• тип электропитания и управления.

Правильный подбор технических параметров позволяет значительно увеличить срок службы оборудования и снизить эксплуатационные затраты.

Грузоподъемность козлового крана

Грузоподъемность козлового крана — один из ключевых параметров при выборе оборудования. В зависимости от конструкции и назначения она может составлять:

• легкие козловые краны: 3–10 тонн
• средние козловые краны: 10–50 тонн
• большие козловые краны: 50–500 тонн и более

Грузоподъёмность зависит от:

• типа конструкции (однобалочный или двухбалочный кран),
• вида подъёмного механизма (таль или грузовая тележка),
• класса работы и частоты эксплуатации.

Для складов и лёгкой промышленности обычно достаточно однобалочных моделей, а для металлургии, портов и тяжёлого машиностроения применяются двухбалочные козловые краны.

Пролет козлового крана

Пролет козлового крана — это расстояние между осями его опор. Он определяет рабочую ширину зоны обслуживания.

Стандартные значения пролёта:

• 10–20 м — компактные площадки
• 20–35 м — промышленные склады
• 35–50 м и более — порты и крупные грузовые терминалы

Чем больше пролёт, тем выше требования к прочности конструкции и устойчивости крана.

Высота и размеры козлового крана

Высота козлового крана включает:

• подъёмную высоту груза,
• строительную высоту конструкции.

Размеры козлового крана подбираются с учётом:

• габаритов груза,
• высоты складирования,
• проезда транспорта под краном.

Для нестандартных грузов (длинномерные балки, контейнеры, крупное оборудование) возможна индивидуальная разработка размеров.

Виды козловых кранов

1. Козловой кран однобалочный

Однобалочный козловой кран с грузоподъёмностью от 1 до 20 тонн используется для подъёма лёгких и средних грузов на небольших площадках. Это простая и экономичная конструкция, которая идеально подходит для работы в цехах и складах.

2. Козловой кран двухбалочный

Двухбалочный козловой кран способен поднимать грузы от 20 до 500 тонн, благодаря своей более прочной и стабильной конструкции. Он используется для работы с тяжёлыми грузами на крупных строительных объектах, в портах и на производственных предприятиях.

3. Полукозловой кран

Полукозловой кран представляет собой конструкцию, где одна опора размещена на рельсах, а другая закреплена на стационарной конструкции (например, на стене здания). Этот тип крана идеально подходит для работы в ограниченных пространствах с грузоподъёмностью до 2–32 тонны.

4. Мобильный козловой кран

Мобильный козловой кран оснащён колесами или гусеницами, что позволяет ему перемещаться по рабочей зоне. Он используется на строительных площадках, где требуется высокая мобильность, с грузоподъёмностью от 0,2 до 10 тонн.

5. Кран рельсовый козловой

Рельсовый козловой кран перемещается по рельсам, установленным на земле или на платформе, что даёт ему большую стабильность и точность при подъёме грузов. Его грузоподъёмность варьируется от 5 до 500 тонн в зависимости от типа конструкции и условий эксплуатации.

6. Козловой кран на колесах

Козловой кран на колесах имеет высокую мобильность и может перемещаться по различным участкам без необходимости установки рельсов. Этот тип крана используется для работы на открытых площадках с грузоподъёмностью от 10 до 50 тонн.

7. Козловой грейферный кран

Козловой грейферный кран оснащён грейфером для подъёма сыпучих материалов, таких как уголь, песок, зерно или строительные отходы. Он имеет грузоподъёмность от 5 до 50 тонн и широко используется в портовых терминалах и на складах с сыпучими грузами.

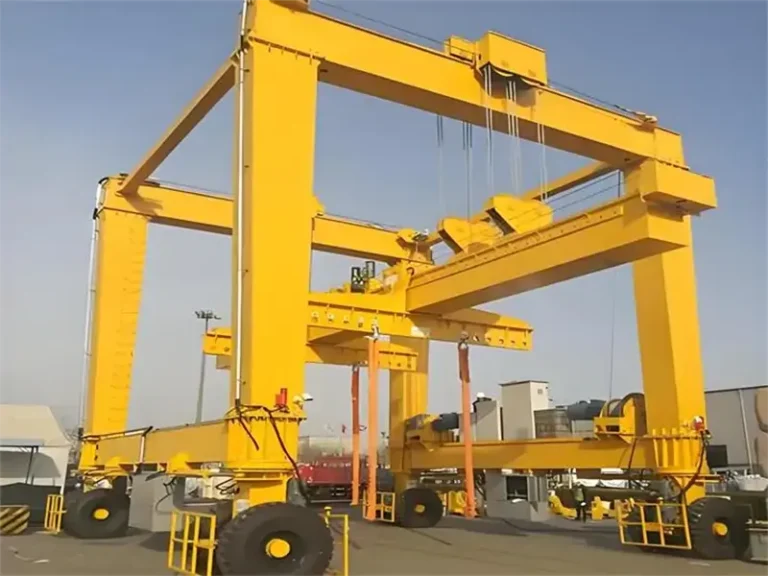

8. Контейнерный козловой кран

Контейнерный козловой кран специально разработан для подъёма и транспортировки стандартных контейнеров. Он применяется в портах и терминалах и может иметь грузоподъёмность до 100 тонн, обеспечивая эффективную разгрузку и погрузку контейнеров.

9. Портальный гидравлический подъемник

Портальный гидравлический подъемник использует гидравлическую систему для подъёма тяжёлых и крупных объектов. Эти краны применяются в условиях ограниченных пространств и могут поднимать грузы от 45 до 1000 тонн, что делает их идеальными для портовых и складских операций.

Однобалочный козловой кран

Двухбалочный козловой кран

Полукозловой кран

Мобильный козловой кран

Кран рельсовый козловой

Козловой кран на колесах

Контейнерный козловой кран

Портальный гидравлический подъемник

Конструкция и устройство козлового крана

Основные элементы конструкции

Типовая конструкция козлового крана включает следующие основные узлы:

• главная балка (одна или две);
• опоры (жёсткие или шарнирные);
• концевые балки;
• механизм передвижения крана;
• грузовая тележка или электрическая таль;
• система управления и безопасности.

Двухбалочная схема обеспечивает повышенную жёсткость конструкции и лучшую устойчивость при работе с тяжёлыми грузами.

Подъемный механизм козлового крана

В качестве подъёмного механизма используется:

• таль козлового крана
• тельфер козлового крана
• канаты и барабаны

От качества подъёмного механизма напрямую зависит безопасность работы.

Электрооборудование

Электрооборудование включает:

• двигатели козлового крана
• систему управления
• пульт управления (кабельный или радиоуправление)

Современные системы обеспечивают плавный пуск и точное позиционирование груза.

Применение козловых кранов

Козловые краны применяются в самых разных отраслях:

• Промышленность — перемещение заготовок, металлоконструкций, оборудования;
• Складская логистика — погрузка и разгрузка тяжёлых и крупногабаритных грузов;
• Порты и контейнерные терминалы — обработка контейнеров и тяжёлых грузов;
• Строительство — монтаж бетонных и металлических элементов;
• Открытые площадки — работа в условиях отсутствия капитальных зданий.

Благодаря устойчивой конструкции козловые краны эффективно работают на открытом воздухе, включая регионы с сильным ветром и перепадами температур.

Преимущества козловых кранов

Основные преимущества козловых кранов включают:

• независимость от строительных конструкций;
• широкий рабочий пролёт;
• высокая грузоподъёмность;
• возможность работы на открытых площадках;
• простота монтажа и обслуживания;
• возможность индивидуальной конфигурации под задачи заказчика.

Как выбрать козловой кран

Чтобы правильно выбрать козловой кран, необходимо учитывать:

• массу и габариты груза
• требуемый пролёт и высоту
• интенсивность эксплуатации
• условия работы (цех / улица)

Грамотно подобранный козловой кран повышает производительность и снижает эксплуатационные затраты.

Вопросы и ответы

Заключение

Козловой кран — это надёжное и универсальное грузоподъёмное оборудование, которое сочетает в себе высокую производительность, устойчивость и адаптивность к различным условиям эксплуатации. Благодаря разнообразию конструкций и технических характеристик он успешно применяется в промышленности, логистике и строительстве.

Грамотный выбор козлового крана с учётом грузоподъёмности, пролёта и условий работы позволяет существенно повысить эффективность производственных процессов и обеспечить безопасность при выполнении грузоподъёмных операций.
