Металлургический мостовой кран– это специализированное подъёмное оборудование, предназначенное для работы на сталелитейных заводах и в цехах металлургических предприятий.
Грузоподъемность: 5 ～ 500 тонн
Пролет: 10 ～ 35 м
Высота подъема: 10 ～ 25 м
Металлургический мостовой кран — специализированное грузоподъёмное оборудование для предприятий чёрной и цветной металлургии. Он используется для подъёма и перемещения ковшей с расплавленным металлом, стальных заготовок, слитков, слябов, проката и других тяжёлых грузов.
В отличие от стандартных мостовых кранов, металлургическое исполнение проектируется с учётом высокой температуры, теплового излучения, пыли, повышенной влажности и интенсивного режима работы. Конструкция, механизмы подъёма, электрическое оборудование и системы безопасности подбираются в соответствии с конкретной технологической операцией.
VOITTO производит металлургические мостовые краны по индивидуальным техническим требованиям. Грузоподъёмность, пролет, высота подъёма, скорость механизмов и тип грузозахватного устройства определяются условиями эксплуатации.
Металлургический мостовой кран предназначен для выполнения грузоподъёмных операций на металлургических и сталелитейных предприятиях. Такое оборудование работает непосредственно в технологической зоне, где обычный промышленный кран может не соответствовать требованиям по температуре, нагрузке или интенсивности эксплуатации.
Основная задача крана — безопасно перемещать тяжёлые грузы между различными участками производства. В зависимости от технологического процесса он может использоваться для транспортировки ковшей с расплавленным металлом, подачи сырья, перемещения слитков и слябов, обслуживания печей и другого металлургического оборудования.
Особое внимание при проектировании уделяется надёжности подъёмного механизма и устойчивости металлоконструкции. Для ответственных операций также предусматриваются дополнительные системы контроля и безопасности.
Металлургический кран не является универсальным оборудованием. Его конструкция определяется назначением, характеристиками груза и условиями конкретного предприятия.
Металлургические мостовые краны используются на разных этапах производства металла. Конкретная конструкция зависит от технологической операции и типа перемещаемого груза.

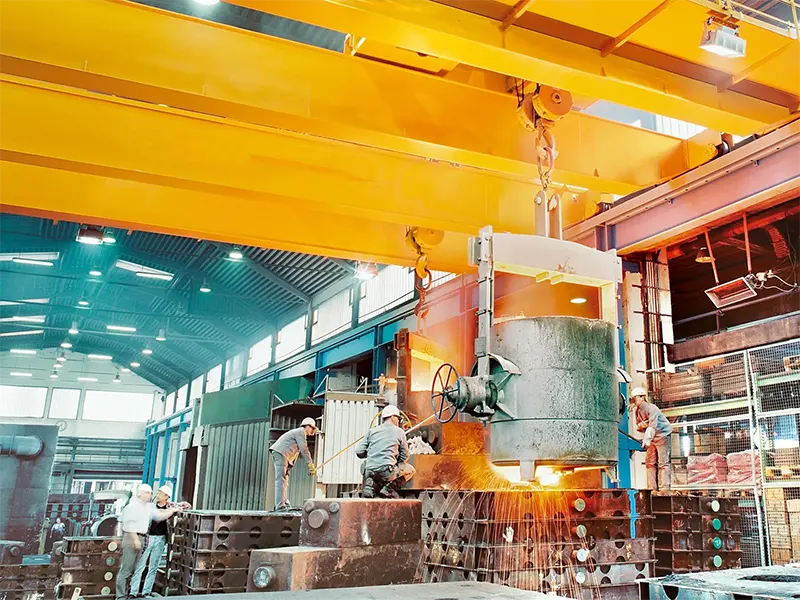

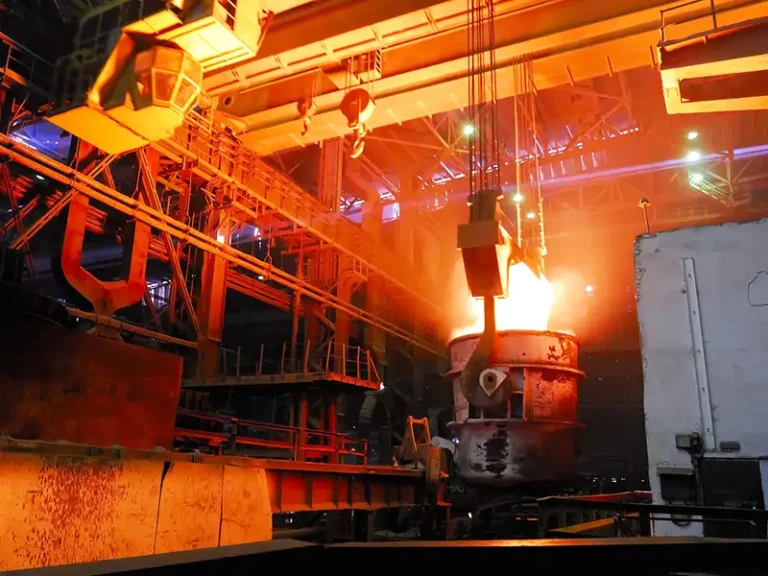

На сталелитейных предприятиях краны используются для транспортировки ковшей с расплавленной сталью, обслуживания плавильных агрегатов и перемещения металлических заготовок.
В литейном производстве кран может использоваться для перемещения ковшей, форм, заготовок и готовых отливок.
На прокатных станах оборудование применяется для перемещения слябов, блюмов, рулонов, заготовок и других тяжёлых металлических изделий.
Кузнечные мостовые краны используются для подачи и перемещения крупных заготовок, поковок и технологической оснастки.
На складах крановое оборудование помогает перемещать стальные листы, профили, рулоны, заготовки и другие тяжёлые изделия.
Параметры металлургического мостового крана определяются проектом. Ниже приведены ориентировочные диапазоны для предварительной оценки.
| Параметр | Значение |
| Грузоподъёмность | 5–500 т |
| Пролет | 10–35 м |
| Высота подъёма | 10–25 м |
| Скорость подъёма | 0,3–8 м/мин |
| Скорость передвижения тележки | 5–20 м/мин |
| Скорость передвижения крана | 10–30 м/мин |
| Режим работы | A5–A6 |
| Тип управления | Кабина / радиоуправление / другое исполнение |
| Грузозахватное устройство | Крюк / траверса / специальный захват |
| Исполнение | По условиям эксплуатации |
Важно: Для кранов, работающих с расплавленным металлом, технические параметры рассчитываются с учётом характера технологического процесса. Поэтому приведённые значения нельзя рассматривать как универсальную стандартную конфигурацию.
Хотите купить металлургический мостовой кран?
Двухбалочные мостовые краны металлургические могут работать вблизи печей, ковшей и других источников интенсивного теплового излучения.
Поэтому при проектировании учитываются температура окружающей среды и уровень теплового воздействия. Для отдельных узлов могут использоваться теплозащитные экраны, теплоизоляционные материалы и другие решения, снижающие влияние высокой температуры.
При этом важно разделять температуру окружающей среды и температуру самого перемещаемого материала. Кран не должен непосредственно контактировать с расплавленным металлом.
Металлоконструкции металлургического крана рассчитываются с учётом рабочих нагрузок, динамических воздействий и интенсивности эксплуатации.
Главная балка, концевые балки, рама тележки и другие несущие элементы должны обеспечивать необходимую жёсткость и прочность на протяжении всего срока службы.
При проектировании учитываются грузоподъёмность, пролет, режим работы, характеристики груза и особенности производственного помещения.
Для металлургического производства надёжность механизма подъёма имеет особое значение.
В зависимости от назначения крана может применяться один или несколько подъёмных механизмов. Для ответственных операций предусматриваются решения, направленные на повышение надёжности оборудования и снижение риска отказа.
Тип каната, барабана, тормоза, двигателя и редуктора выбирается в соответствии с расчётной нагрузкой и режимом эксплуатации.
При работе с горячими и тяжёлыми грузами последствия отказа оборудования могут быть серьёзными. Поэтому металлургические краны оснащаются комплексом защитных устройств.
В зависимости от проекта могут использоваться:
Конкретный состав систем безопасности определяется назначением крана и требованиями проекта.
Основное различие заключается не только в грузоподъёмности. Металлургический кран проектируется для конкретных технологических условий.
| Характеристика | Обычный мостовой кран | Металлургический мостовой кран |
| Условия эксплуатации | Стандартные | Высокая температура, пыль, тепловое излучение |
| Тип груза | Оборудование, материалы, заготовки | Ковши, горячий металл, заготовки и другие тяжёлые грузы |
| Интенсивность работы | Зависит от проекта | Часто повышенная |
| Теплозащита | Обычно не требуется | Может потребоваться |
| Безопасность | Стандартная | Усиленные требования |
| Конструкция | Стандартная | Рассчитывается под технологический процесс |
| Грузозахватное устройство | Обычно крюк или таль | Крюк, траверса, захват для ковша и другие варианты |
Поэтому для металлургического предприятия нельзя выбирать оборудование только по грузоподъёмности. Необходимо учитывать весь комплекс рабочих условий.
Типовая конструкция металлургического мостового крана включает мост, грузовую тележку, механизмы подъёма и передвижения, электрическую систему и устройства безопасности.
Мост состоит из главных и концевых балок. Он воспринимает рабочие нагрузки и обеспечивает движение грузовой тележки по пролёту.
Тележка перемещается по рельсам главных балок и несёт подъёмные механизмы.
Для специальных металлургических операций конструкция тележки может отличаться от стандартного исполнения.
Подъёмный механизм отвечает за вертикальное перемещение груза. В зависимости от назначения используется соответствующая грузовая лебёдка или система подъёма.
Тип захвата зависит от груза. Для металлургического производства могут использоваться:
Электрическая система обеспечивает работу двигателей, тормозов, управления и защитных устройств.
При выборе электрооборудования учитываются температура, пыль, влажность и другие условия рабочей зоны.
Производство металлургического мостового крана начинается с определения технологической задачи.
Перед проектированием необходимо получить основные данные:
На основании этих данных рассчитываются металлоконструкции, механизмы подъёма и передвижения, электрическая система и защитное оборудование.
Особое внимание уделяется сварным соединениям и качеству изготовления несущих элементов. После изготовления отдельные узлы проходят контроль, а готовое оборудование проверяется в соответствии с требованиями проекта.
Для металлургического производства важно не просто изготовить кран с заданной грузоподъёмностью. Оборудование должно соответствовать конкретному технологическому процессу и условиям эксплуатации.
Правильный выбор начинается с определения технологической операции.
Сначала необходимо определить, что именно будет перемещать оборудование:
От этого зависит конструкция крана и тип грузозахватного устройства.
Грузоподъёмность должна учитывать максимальную массу груза и особенности грузозахватного устройства.
Для работы с ковшом необходимо учитывать не только массу самого ковша, но и максимальную массу его содержимого.
Пролет выбирается в соответствии с шириной рабочей зоны и расположением подкрановых путей.
Высота подъёма должна обеспечивать безопасное перемещение груза над оборудованием и другими препятствиями.
Если кран работает несколько смен подряд и выполняет большое количество циклов подъёма, требуется соответствующий режим работы и расчёт ресурса механизмов.
Необходимо определить расположение источников тепла, температуру рабочей зоны и уровень теплового излучения.
Эта информация влияет на выбор конструкции и теплозащитных решений.
Для стандартных грузов может использоваться крюк. Для ковшей, слябов и других специальных грузов применяются соответствующие захваты или траверсы.
VOITTO разрабатывает и производит мостовые краны для промышленных предприятий и специальных условий эксплуатации.
Для металлургических объектов оборудование может проектироваться с учётом конкретной технологической операции, размеров цеха, характеристик груза и режима работы.
Производитель VOITTO может предложить решения для:
На этапе подбора специалисты определяют основные параметры крана и выбирают подходящую конструкцию, подъёмный механизм и грузозахватное устройство.
Если вам необходимо приобрести металлургический мостовой кран, отправьте основные параметры проекта. Специалисты VOITTO подготовят индивидуальное техническое решение и расчёт стоимости.
Он применяется для подъёма и перемещения тяжёлых и горячих грузов на металлургических предприятиях, включая ковши с расплавленным металлом, слябы, слитки, заготовки и поковки.
Главное отличие связано с условиями эксплуатации. Металлургические краны проектируются с учётом теплового воздействия, высокой интенсивности работы, тяжёлых грузов и повышенных требований к безопасности.
В зависимости от назначения грузоподъёмность может составлять от нескольких тонн до нескольких сотен тонн. Точное значение определяется технологическими требованиями предприятия.
Да, для таких операций применяются специальные разливочные и другие металлургические краны. Конструкция и системы безопасности выбираются с учётом конкретного технологического процесса. Системы безопасности металлургического мостового крана подбираются с учетом условий эксплуатации и требований применимых стандартов, включая ISO 10245-5:2026.
Необходимо определить максимальную массу груза, тип технологической операции, пролет, высоту подъёма, режим работы, температуру рабочей зоны и тип грузозахватного устройства.
Это зависит от расположения крана относительно источника тепла и фактической температуры рабочей зоны. При значительном тепловом воздействии предусматриваются соответствующие теплозащитные решения.
Да. Основные параметры оборудования могут быть рассчитаны с учётом размеров цеха, технологического процесса, характеристик груза и условий эксплуатации.
Получить предложение на металлургический мостовой кран
Наша команда по предпродажной подготовке предоставляет консультации, подбирая решения с учетом ваших потребностей и условий эксплуатации.
Предлагаем варианты индивидуальной настройки грузоподъемности, пролета, высоты подъема и т. д. для удовлетворения конкретных потребностей.
Обновления о ходе работ в режиме реального времени: еженедельные отчеты и коммуникация с менеджером проекта.
Тестирование перед поставкой: 100% проверка нагрузки и безопасности, подробные отчеты.
3-5 лет гарантии и бесплатная замена при наличии дефектов, не связанных с производством.
Круглосуточная онлайн-поддержка и помощь на месте при возникновении проблем с краном.
